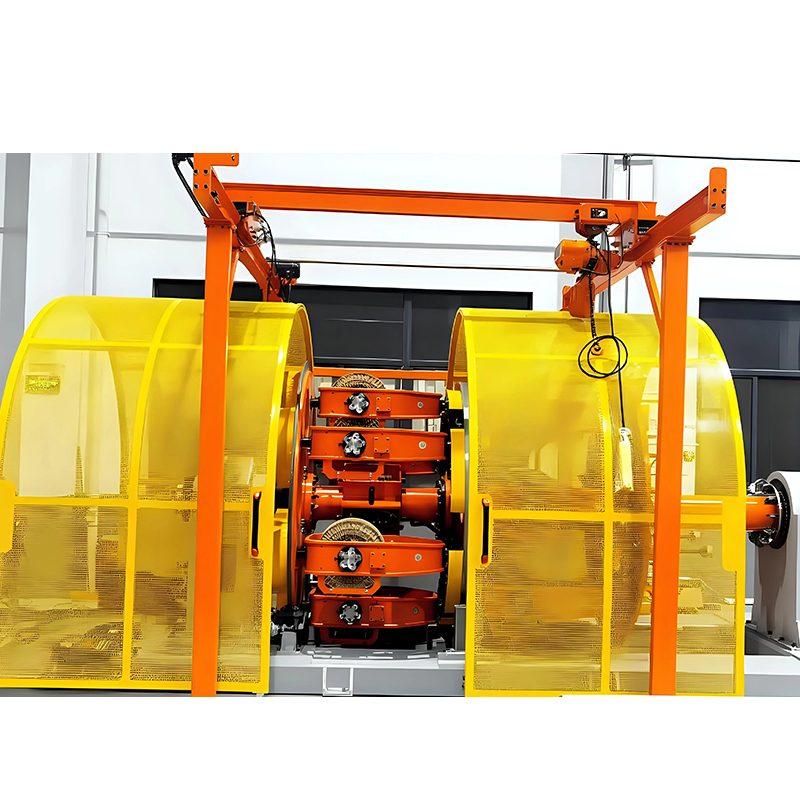

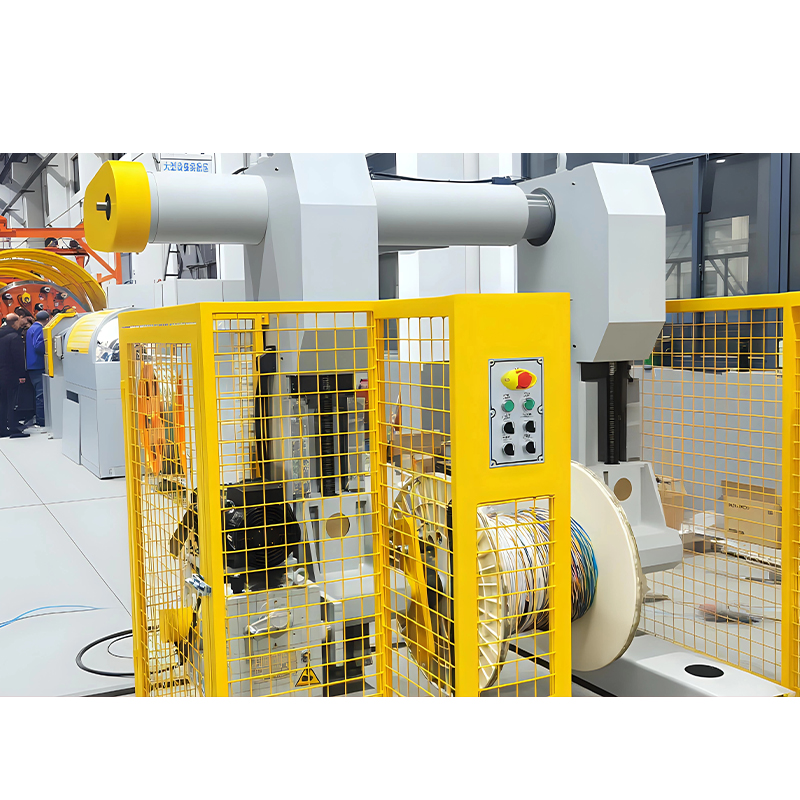

Le Machine de toronnage planétaire/de torsion de paires sert d’équipement de base pour la fabrication de câbles de précision complexes et hautes performances. Il est spécialement conçu pour la production de câbles spéciaux exigeant des normes extrêmement élevées en matière de performances électriques, de résistance mécanique, de flexibilité et de cohérence. Cet équipement fonctionne selon un principe de mouvement coordonné avec précision, permettant à plusieurs noyaux de tourner et de se déplacer de manière précise et synchrone autour d'un axe central, imitant le mouvement orbital céleste pour garantir une symétrie géométrique et une stabilité structurelle optimales pendant le processus d'échouage. La toronneuse planétaire contrôle efficacement les contraintes résiduelles internes dans les noyaux lors du toronnage à grande vitesse, préservant les propriétés physiques d'origine du fil, et complète le toronnage avec un blindage/emballage de protection double couche grâce à un processus continu intégré, améliorant considérablement l'efficacité de la production et l'uniformité du produit.
Principes techniques de base
Architecture de mouvement planétaire : utilise un système de transmission à engrenages planétaires unique, permettant à plusieurs unités de gain d'effectuer une révolution composée autour de l'axe central de réception ainsi que leur propre rotation, obtenant un contrôle précis de la longueur de pas et un équilibre de tension.
Mécanisme d'optimisation des contraintes : utilise une technologie de compensation de couple inverse pour contrecarrer activement les contraintes de torsion pendant le toronnage, minimisant ainsi la tendance au retour élastique du fil pour garantir la stabilité dimensionnelle et la fiabilité de service à long terme du câble fini.
Module de processus intégré : combine les processus de toronnage, d'emballage de blindage (tresse en feuille) et de rubanage en un seul flux continu, éliminant les fluctuations de qualité causées par les transitions de processus et garantissant une adhérence étroite et une densité uniforme de la couche de blindage à l'âme du câble.
Domaines d'application typiques
Câbles de transmission de données à grande vitesse : produit des câbles de données conformes aux normes USB 3.1, Thunderbolt, QSFP et autres normes d'interconnexion à grande vitesse, garantissant l'intégrité du signal et une faible diaphonie.
Câbles spécialisés pour dispositifs médicaux : fabrique des câbles multiconducteurs pour équipements de diagnostic médical, répondant aux exigences de biocompatibilité tout en garantissant une haute fiabilité dans des environnements médicaux complexes.
Câbles d'application dynamique : conçus spécifiquement pour les systèmes de transport de câbles et les câbles à jonction robotique, offrant une excellente résistance à la fatigue en flexion et une tolérance aux contraintes mécaniques.
Câbles à courant élevé pour les nouvelles énergies : produit des câbles à courant élevé pour les stations de recharge de véhicules électriques et les systèmes de stockage d'énergie, répondant aux exigences de sécurité électrique et de durabilité dans les environnements à haute température.
Câbles à structure composite spéciale : gère des structures complexes telles qu'un nombre élevé de conducteurs, des conducteurs de forme spéciale et un blindage composite (tresse en feuille double couche), garantissant la contrôlabilité du processus et la cohérence du produit.
Comparaison des types d'équipement
| Type d'équipement | Principe de fonctionnement | Structure de câble appropriée | Nombre maximum de cœurs | Vitesse d'échouage | Caractéristiques des applications |

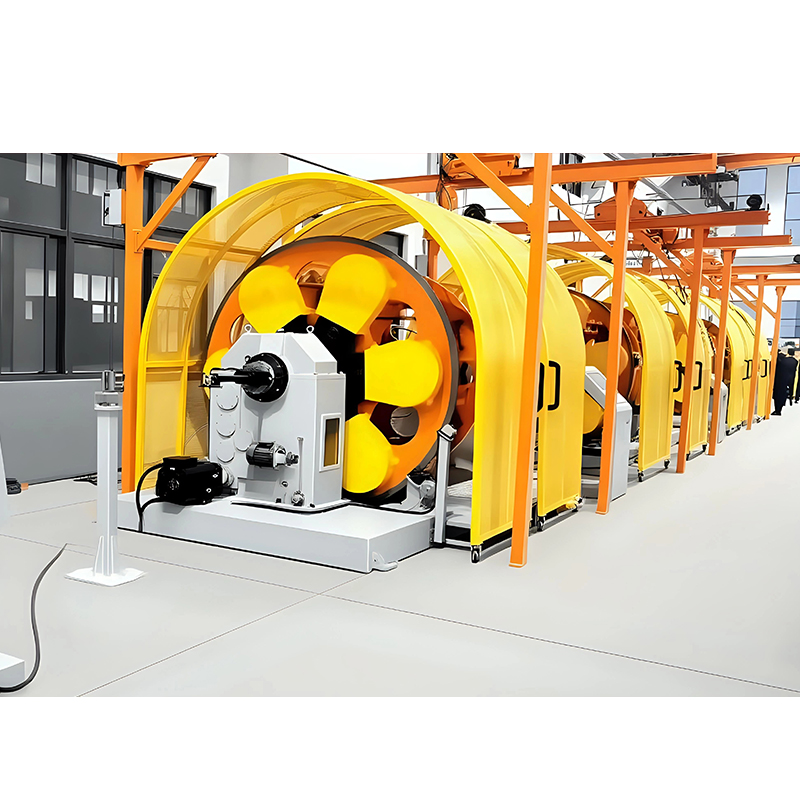

| Strandeur planétaire à cage | Entraînement par engrenages planétaires, rotation globale | Câbles d'alimentation, câbles de commande | 7-61 cœurs | Vitesse moyenne-élevée | Structure robuste, adaptée aux toronnages de grandes sections |
| Toronneuse tubulaire | Rotation du tube, gains stationnaires | Câbles de communication, câbles de données | 1 à 30 cœurs | Haute vitesse | Encombrement compact, changement de jauge facile |
| Strandeuse à grande vitesse | Principe de simple torsion, rotation de l'arc | Fils électroniques, fils automobiles | 1 à 7 cœurs | Ultra-haute vitesse | Efficacité de production élevée, adaptée aux fils fins |
| Twister à paire arrière | Back-twist actif, suivi synchrone | Câbles paires haut débit, paires différentielles | 2 noyaux | Haute vitesse | Inversion complète de la torsion, excellentes performances de transmission du signal |
Guide d'entretien professionnel
Points d'entretien de routine :
-
Vérifiez régulièrement le niveau d'huile et la contamination du réducteur planétaire ; test d'échantillon recommandé toutes les 500 heures de fonctionnement.
-
L'étalonnage du système de contrôle de tension doit être effectué mensuellement, garantissant que l'erreur de tension entre les unités de gain est <± 5 %.
-
Nettoyage et inspection hebdomadaires de l'usure des poulies et des poulies de guidage pour éviter les rayures sur la surface des fils.
Gestion du cycle de vie des composants critiques :
-
Ensemble d'engrenages planétaires : inspection professionnelle recommandée toutes les 15 000 heures de fonctionnement.
-
Roulements de broche : vérifiez le jeu toutes les 10 000 heures ; remplacement prévu à 24 000 heures.
-
Servomoteurs : tests de performances complets et mise à niveau du micrologiciel tous les 5 ans.
Mesures de rétention de précision :
-
Vérification trimestrielle de la précision de la longueur des pas de toronnage à l'aide d'instruments de mesure laser.
-
Correction d'équilibrage dynamique semestrielle pour l'ensemble de la machine afin de réduire les vibrations lors du fonctionnement à grande vitesse.
-
Révision annuelle pour vérifier les jeux de montage et l’alignement de toutes les pièces mobiles.
Questions techniques fréquemment posées
Q1 : Quelles sont les principales différences entre une toronneuse planétaire et un équipement de toronnage traditionnel ?
R : Le Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2 : Comment choisir le type approprié d’équipement de toronnage ?
R : Le selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
Q3 : Comment la capacité de production d’équipement est-elle évaluée ?
R : La capacité réelle dépend de facteurs tels que le nombre de noyaux, la longueur du câblage et le diamètre du fil. Par exemple, avec la toronneuse planétaire Newtopp Precision NP-500 produisant un câble à 7 conducteurs 18AWG, la vitesse maximale peut atteindre 60 m/min, avec une capacité théorique sur 24 heures d'environ 86 400 mètres.
Q4 : Quelle est la capacité de mise à niveau et d’expansion de l’équipement ?
R : Les toronneuses planétaires modernes présentent une conception modulaire, permettant une extension fonctionnelle en ajoutant des unités de gain, en intégrant des modules d'inspection en ligne ou en mettant à niveau les systèmes de contrôle. L'équipement Newtopp Precision prend en charge les mises à niveau des configurations de base vers des lignes de production intelligentes entièrement automatisées.
