Câbles flexibles industriels (ligne de bras de robot, ligne de chaîne de traînée)

Processus d'extrusion

Recommandé : Extrudeuse de fil central de 60 mm et 25 mm

Processus d'assemblage

1. Torsion simple recommandée : Torsion simple en porte-à-faux de 1000 mm

2. Câblage recommandé : toronneuse de cage de 400 mm à 500 mm

Processus d'extrusion de la gaine extérieure

Recommandé : Extrudeuse de gaine extérieure de 70 mm

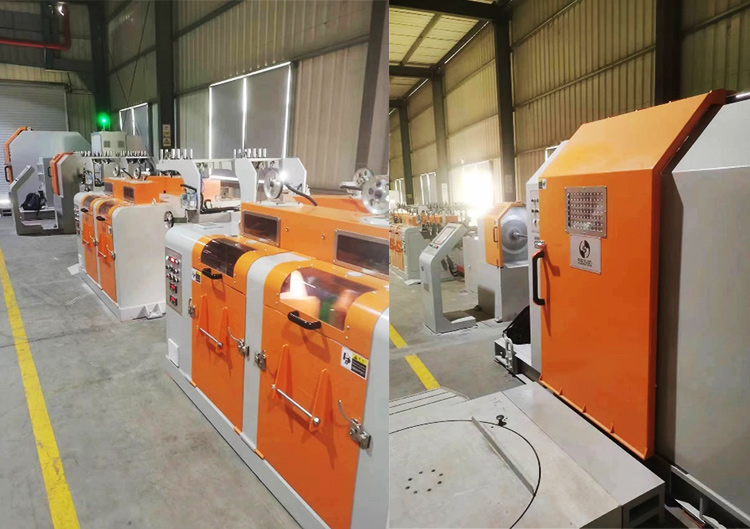

Ligne Industrielle - Processus d'Extrusion

Applications :

Convient à l'extrusion à grande vitesse de bandes isolantes conductrices monocouches.

Caractéristiques :

1. Large gamme d'applications
2. Capacité de production élevée
3. Haute qualité
4. Contrôle de température stable
5. Opération facile
6. Faible encombrement

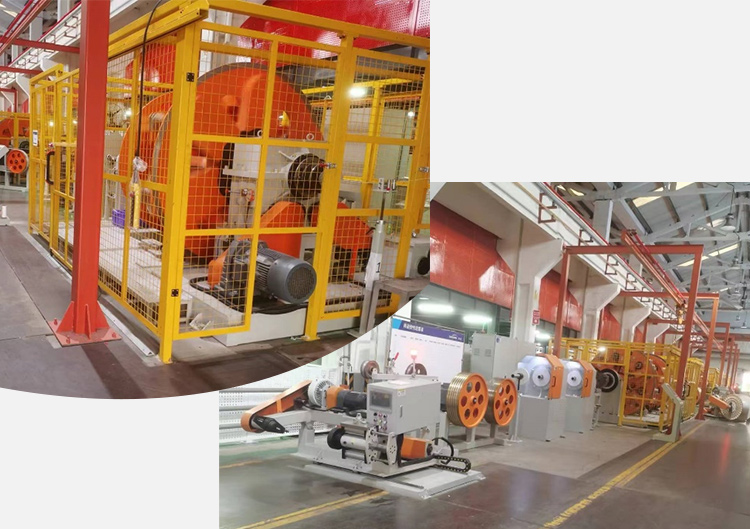

Processus de toronnage en porte-à-faux de 1 000 mm

Applications :

Convient au toronnage multibrins de câbles industriels (lignes de chaîne de traînage, câbles de robots, etc.), de câbles de données et de câbles d'alimentation.

Caractéristiques :

1. Large gamme d'applications
2. Débit élevé
3. Tension stable
4. Pas de toronnage précis

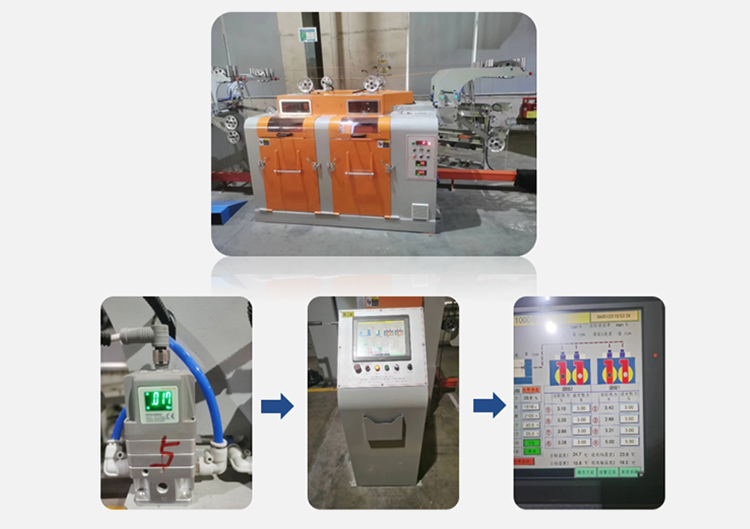

Cadre de déroulement et de déroulage du treuil en porte-à-faux

Technologies clés :

✔ Haute efficacité, vitesse de déroulement 500 tr/min.
✔ Déroulement et remboursement motorisés.
✔ Réglage proportionnel de la tension des vannes, contrôle du panneau de commande industriel et utilisation facile.

Éolienne de cage de 400 mm à 500 mm (processus combiné)

Applications :

Convient pour le traitement de câbles industriels standards spéciaux et exigeants en faisceaux.

Caractéristiques :

1. Alimentation active du fil, surveillance du module de tension en temps réel et contrôle de rétroaction en boucle fermée.
2. Pas électronique, pas réglable en continu et précis.
3. L'oculaire puissant se synchronise avec le fonctionnement de l'unité principale, réduisant ainsi la friction.
4. L'enroulement de type arbre assure des performances de fil stables.
5. Contrôle intelligent, arrêt d'alarme.
6. Installation facile, aucune fondation requise.

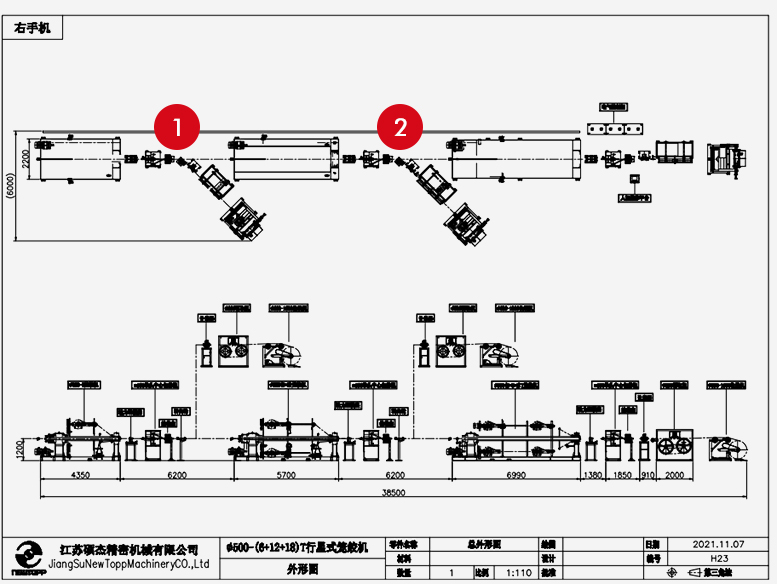

Guindeau à cage - Dessins de conception

Caractéristiques :

Mode 1 : 1 6 12 18, 36 têtes fonctionnement intégré

Mode 2 : 6 têtes, 12 têtes, 18 têtes, trois guindeaux à cage indépendants peuvent fonctionner.

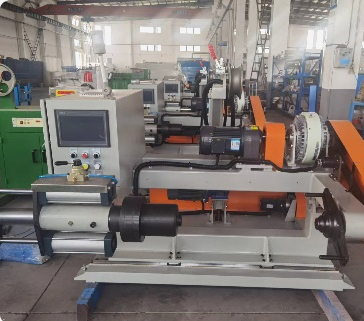

Détente

Utilisez un servomoteur de 2 kW pour entraîner la bobine de fil pour un déroulement actif. Un module de tension intelligent
surveille la tension en temps réel, permettant un système en boucle fermée qui maintient un équilibre constant,
tension stable.

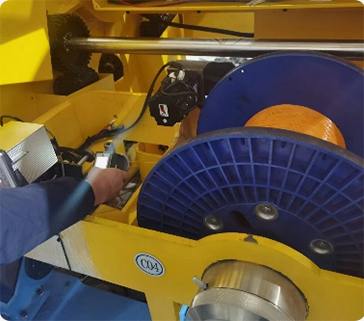

Collecte de fils

Un système de prise de puissance de type bobine est utilisé, équipé d'un API séparé et d'un panneau de commande industriel.
Il peut fonctionner indépendamment ou en conjonction avec l'unité principale, offrant ainsi un fonctionnement pratique.
Le servomoteur contrôle le mouvement gauche et droit de la bobine de fil, permettant un réglage précis
de l'espacement et de la largeur des bobines.

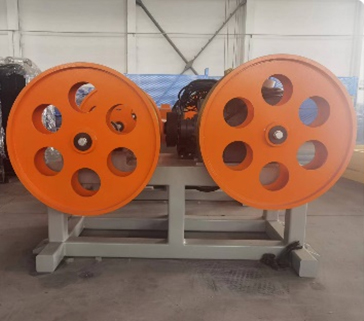

Prise en charge

Une prise à double roue est utilisée, avec des réglages numériques directs via un écran tactile. Le pas de brin est illimité.
Un moteur à engrenages de 5 kW et un convertisseur de fréquence, ainsi que des poulies à courroie synchrones, garantissent absolument
Pas de brin précis et stable en contrôlant la vitesse d'enroulement et la bobineuse à cage
position directionnelle.

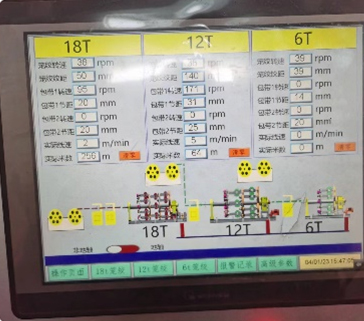

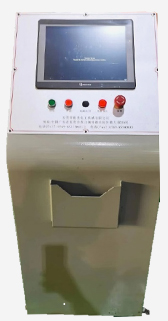

Panneau de commande

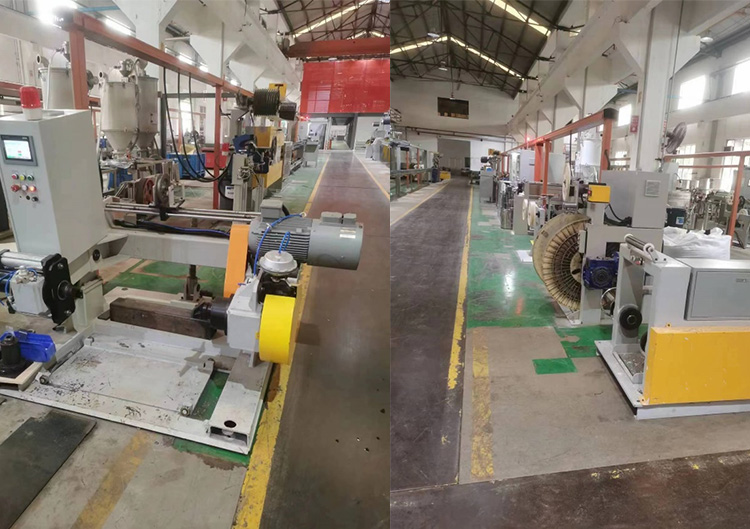

Processus d'extrusion de la gaine extérieure :

Recommandé :

Extrudeuse de gaine extérieure de 70 mm

Applications :

Convient pour extruder la gaine extérieure des câbles industriels, des câbles de données,
câbles de communication, câbles haute fréquence, etc.
