L'industrie de la fabrication de câbles est confrontée à une demande croissante de performances supérieures, d'une plus grande fiabilité et de conceptions plus complexes, en particulier pour les applications dans les secteurs de la transmission de données, de l'automobile, de la robotique et des nouvelles énergies. Au cœur de la fabrication de câbles spécialisés, tels que les fils de signaux haute fréquence, les câbles robotiques ou les faisceaux automobiles, se trouve un processus critique et dépendant de la précision : le rubanage ou l'emballage isolant. Ce processus crée des couches d'isolation uniformes et sans espace autour des conducteurs, ce qui est fondamental pour l'intégrité électrique, la fidélité du signal et la durabilité à long terme.

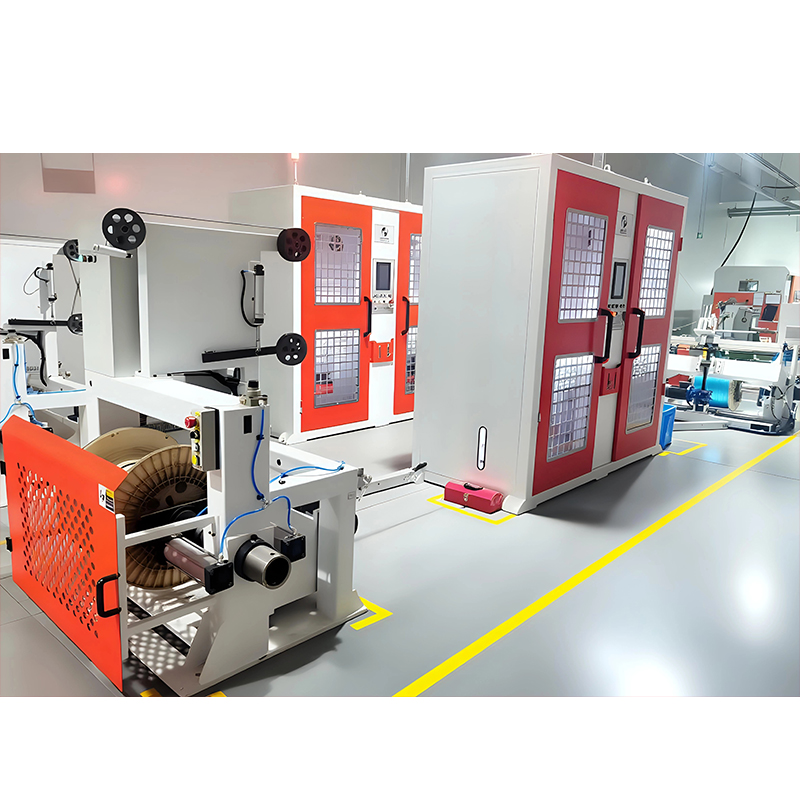

Répondre aux exigences strictes des câbles modernes, en particulier pour les conceptions multicouches sur des conducteurs complexes, a rendu les systèmes de rubanage mécanique traditionnels inadéquats. L'évolution du secteur s'oriente vers des systèmes de haute précision à contrôle numérique qui garantissent cohérence, rapidité et adaptabilité. C’est précisément l’écart technologique comblé par des solutions comme le Machine de rubanage servo verticale à doubles couches/multicouches à commande numérique de Jiangsu Newtopp Precision Machinery. Ce système incarne la nouvelle génération de technologie de rubanage, exploitant des algorithmes d'asservissement multi-axes et un contrôle vertical coordonné à deux stations pour transformer la façon dont les couches d'isolation sont appliquées, répondant directement à la demande d'équipements de production de câbles plus intelligents et plus performants.
Concepts de base du ruban isolant
Pour apprécier le saut technologique, il est essentiel de comprendre les objectifs fondamentaux et les défis du processus de ruban isolant.
-
L'objectif principal : la fonction principale est d'enrouler de manière hélicoïdale un ruban isolant, tel que du PTFE, du polyester ou des films composites, autour d'une âme conductrice (qui peut être un fil unique, des conducteurs toronnés ou parallèles) avec un chevauchement précis. Cela crée une barrière diélectrique continue et uniforme.
-
Le défi central – Contrôle de la tension : une tension constante du ruban est primordiale. Une tension fluctuante provoque une densité d'enveloppe inégale, des espaces, des plis ou un ruban étiré, conduisant à des défauts d'isolation qui dégradent les performances électriques. La recherche souligne qu'un contrôle efficace de la tension est un déterminant majeur de la qualité du produit final, les stratégies modernes se concentrant sur des méthodes de contrôle en boucle fermée, sans capteur ou indirectes pour une plus grande précision et des systèmes plus simples.
-
Le mandat de précision – Stabilité du chemin : Le point où la bande entre en contact avec le conducteur – le point de formation – doit rester spatialement stable. Toute dérive pendant l'accélération, la vitesse constante ou la décélération de la machine entraîne un chevauchement ou un pas incohérent, compromettant l'intégrité et l'uniformité de l'isolation.
Paramètres de l'industrie
Passant des concepts aux performances mesurables, l'industrie évalue les équipements d'enregistrement sur plusieurs paramètres clés. Le tableau suivant compare les capacités des systèmes traditionnels avec celles des solutions avancées à servocommande telles que la machine de rubanage servo verticale double couche/multicouche à commande numérique.
| Mesure de performances | Équipement de rubanage traditionnel/mécanique | Système d'enregistrement servo-piloté avancé (par exemple, la solution de Newtopp) | Impact sur la qualité et la production des câbles |
| Contrôle des tensions | Souvent mécanique ou en boucle ouverte ; la tension varie en fonction du diamètre et de la vitesse de la bobine. | Contrôle du champ de tension en boucle fermée et en continu avec calcul et compensation en temps réel. | Élimine les interventions manuelles, garantit une densité de couche uniforme et prévient les défauts causés par des pics de tension ou des affaissements. |
| Vitesse et débit | Limité par des liaisons mécaniques ; des temps de cycle plus lents. | L'entraînement de broche intégré à haute inertie permet un débit de matériaux exponentiellement plus élevé par unité de temps. | Augmente considérablement la capacité de production et l’efficacité pour les besoins d’isolation épaisse ou en grand volume. |
| Précision du chemin d'emballage | Sujet à la dérive en raison du jeu mécanique et de l'inertie. | Le contrôleur de mouvement programmable garantit une dérive nulle dans le point de formation du ruban adhésif dans toutes les phases de mouvement. | Garantit un taux de recouvrement parfait et une cohérence géométrique, essentiels pour les câbles haute fréquence et miniaturisés. |
| Flexibilité des processus | Modifications d'outillage requises pour différents conducteurs ou modèles d'enroulement ; adaptabilité limitée. | Topologie d'agencement intelligente permettant une définition 3D gratuite des paramètres de largeur/pas via un préréglage numérique. | Permet des changements rapides et s'adapte à une vaste gamme de configurations de fils conventionnelles et spécialisées sans échange de matériel. |
| Automatisation et intelligence | La configuration et la surveillance manuelles sont courantes. | Paramètres préréglés numériquement, coordination d'asservissement multi-axes et mécanismes de compensation en temps réel. | Réduit la dépendance aux compétences des opérateurs, minimise les erreurs humaines et ouvre la voie à l’intégration dans les configurations d’usines intelligentes |
La stabilité grâce à la coordination
Un diagramme simplifié permet de visualiser un différenciateur technologique clé. Les systèmes traditionnels traitent souvent l'alimentation du conducteur et le mouvement de la tête de bande comme étant faiblement couplés, ce qui entraîne une instabilité du chemin. En revanche, un véritable système de servo-enregistrement les traite comme un système multi-axes coordonné. Le contrôleur de mouvement synchronise la rotation du conducteur (axe C), la traversée horizontale de la tête d'enregistrement (axe X) et le positionnement vertical dans les systèmes à double couche (axe Y) en temps réel. Cet engrenage électronique, combiné au contrôle dynamique de la tension, verrouille le point de formation du ruban adhésif dans l'espace, garantissant une cohérence d'emballage impeccable quels que soient les changements de vitesse.
La trajectoire qui façonne les futures solutions d’enregistrement
Le secteur des équipements de câble n’est pas statique. Plusieurs tendances puissantes stimulent l’innovation et définissent les exigences des machines de nouvelle génération :
-
La poussée vers une précision extrême et une miniaturisation : à mesure que les câbles destinés aux appareils électroniques grand public, aux appareils médicaux et à la robotique deviennent plus petits et plus complexes, la demande de micro-précision dans le rubanage monte en flèche. Cela va au-delà de la précision mécanique et nécessite un contrôle submillimétrique sur le placement et la tension de la bande, un domaine dans lequel les systèmes d'asservissement avancés excellent.
-
Intégration et fabrication intelligente : l'équipement n'est plus une île isolée. La tendance est aux lignes de production entièrement intégrées et riches en données. Les machines à ruban modernes doivent offrir des protocoles de communication standard (comme EtherCAT ou Modbus), prendre en charge la surveillance à distance et fournir des données pour l'analyse des processus et la maintenance prédictive.
-
Polyvalence et durabilité des matériaux : les fabricants explorent de nouveaux matériaux isolants, souvent difficiles, pour répondre à des températures nominales plus élevées, aux réglementations environnementales ou aux objectifs de coûts. L'équipement doit gérer une plus large gamme de matériaux de ruban, des polymères classiques aux composites avancés, sans compromettre la qualité de l'application. De plus, les conceptions économes en énergie deviennent une nécessité concurrentielle.
-
Demande d'agilité opérationnelle : les cycles de vie des produits courts et les cycles de production à faible volume et à forte diversité nécessitent des équipements capables de changer rapidement. La programmabilité et les capacités de préréglage numérique des machines à ruban servo CNC répondent directement à ce besoin, en réduisant les temps d'arrêt et en élargissant les capacités de fabrication flexibles d'une usine.
Ces tendances pointent collectivement vers un avenir où le rubanage isolant sera un processus entièrement numérique, hautement adaptatif et parfaitement intégré. Les fondements technologiques de la machine de rubanage servo verticale double couche/multicouche à commande numérique (son noyau numérique, sa précision d'asservissement et son contrôle intelligent) sont précisément alignés sur cet avenir, ce qui en fait non seulement un outil d'aujourd'hui, mais une plate-forme pour les défis de fabrication de câbles de demain.
Foire aux questions (FAQ)
Q : Quels types de conducteurs votre machine à rubaner verticale à servomoteur peut-elle gérer ?
R : Notre machine est conçue pour une adaptabilité topologique exceptionnelle. Il peut traiter efficacement une large gamme, des simples conducteurs solides simples aux conducteurs complexes toronnés ou parallèles, répondant à leurs exigences d'enroulement central continu dans diverses configurations.
Q : Comment votre système maintient-il une tension constante à mesure que le diamètre de la bobine de bande diminue ?
R : Nous utilisons un module sophistiqué de détection de tension en boucle fermée et un mécanisme de compensation de calcul en temps réel. Ce système s'adapte de manière dynamique à l'inertie et au diamètre changeants de la bobine de bande, maintenant un champ de tension constant tout au long du parcours sans nécessiter l'intervention manuelle de l'opérateur, ce qui constitue une limitation courante dans les systèmes plus simples.
Q : Cette machine peut-elle produire les chevauchements précis et cohérents requis pour les câbles haute fréquence ?
R : Absolument. Le contrôleur de mouvement programmable prérégle numériquement le taux exact de chevauchement de la bande. Plus important encore, sa coordination multi-axes garantit une dérive nulle dans les coordonnées spatiales du point de formation du ruban adhésif pendant l'accélération, la vitesse constante et la décélération. Cette stabilité spatiale est essentielle pour obtenir l'isolation parfaite et sans espace nécessaire à une compatibilité électromagnétique (CEM) optimale dans les fils de signaux haute fréquence.
Q : Nous avons des conceptions de câbles uniques avec des exigences spécifiques en matière de largeur et de pas. La personnalisation est-elle possible ?
R : Oui. L'une des principales caractéristiques de notre machine est sa topologie d'arrangement intelligente. Le système de réception de type axial prend en charge la définition libre des paramètres de largeur et de pas en trois dimensions, permettant à nos ingénieurs de générer une matrice de disposition précise adaptée à vos spécifications complexes de calibre de fil et de conception.
