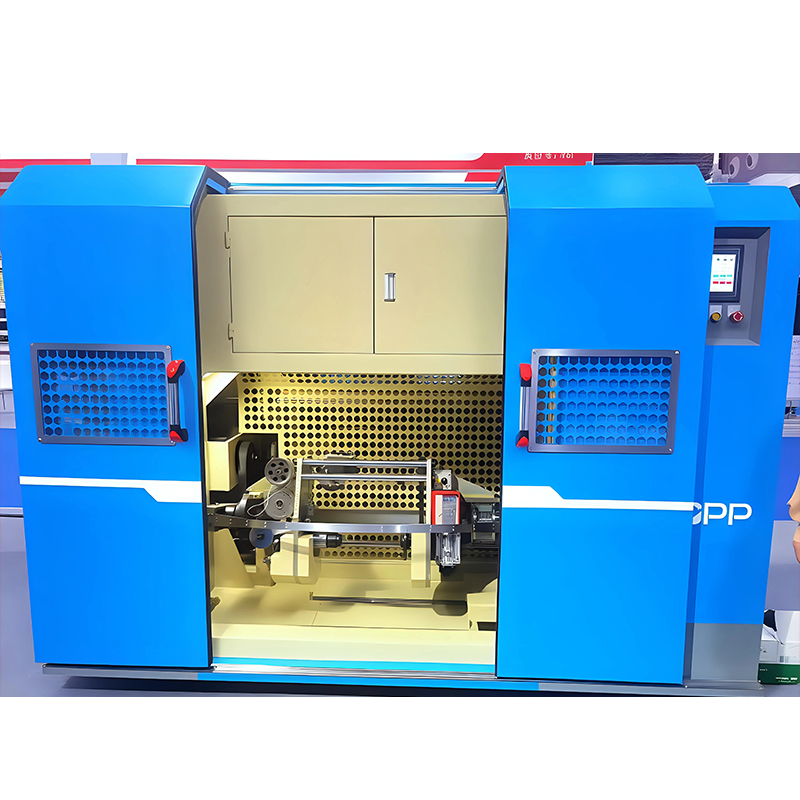

Le Machine de toronnage de paires à torsion arrière de type horizontal/vertical est un équipement essentiel dans la fabrication de câbles de données haut de gamme. Il est spécialement conçu pour le câblage par torsion arrière et le toronnage par paire de fils isolés utilisés dans les câbles de données de précision tels que Cat-5, Cat-5e, Cat-6 et HDMI 2.1. Le cœur de cette machine réside dans son mode opérationnel synergique « torsion arrière d'abord, puis torsion par paire », qui réduit efficacement la tension et les dommages sur les fils pendant le processus de toronnage. Cela garantit la stabilité et la cohérence des performances électriques des paires de fils, constituant ainsi la base de la production de câbles de transmission de données hautes performances et à faible latence.
En tant que composant clé de la matrice de produits d'équipement de câble de Jiangsu Newtopp Precision Machinery Co., Ltd., cette toronneuse à paires de torsion arrière intègre plus d'une décennie d'expérience en R&D dans le domaine de la fabrication de machines de haute précision, reflétant notre poursuite constante de la philosophie d'ingénierie de « précision, efficacité et fiabilité ».
Analyse approfondie des principes techniques

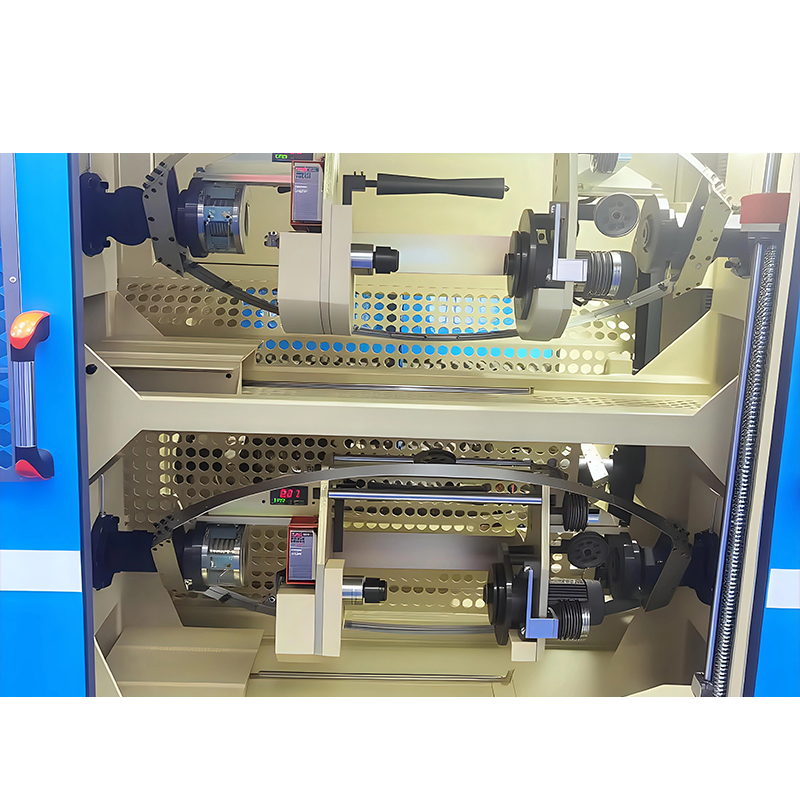

Le equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Ce processus minimise les problèmes tels que les micro-dommages à la couche d'isolation et les modifications du taux d'allongement du conducteur provoquées par l'accumulation de couple dans le toronnage traditionnel de la paire, améliorant ainsi considérablement les paramètres de performances électriques clés de la paire de fils, notamment la perte de réflexion et la diaphonie proche (NEXT).
Cas d'application typiques
| Type de câble | Description de l'application | Exigences de performances pour la toronneuse à paires à torsion arrière |
| Cat-6/6A | Ethernet Gigabit/10 Gigabit | Nécessite une précision et une cohérence de toronnage extrêmement élevées pour garantir des performances de transmission à des fréquences de 250 MHz et plus. Le processus de torsion arrière réduit les défauts, garantissant ainsi la conformité des canaux. |
| HDMI 2.1 | Transmission audio-vidéo ultra haute définition | Prend en charge des vitesses élevées jusqu'à 48 Gbit/s, exigeant une symétrie de paire et une intégrité du signal strictes. L'équipement garantit un échouage uniforme des paires et de faibles dommages. |
| Câbles de données haute vitesse spécialisés | Centre de données, connexions internes du serveur | Doit souvent répondre à des exigences d’impédance et d’atténuation plus strictes. La stabilité et la haute précision de la machine garantissent la production par lots de produits qualifiés. |
Tirant parti de la force de R&D d'une entreprise nationale de haute technologie, Newtopp Precision conçoit la toronneuse à paires arrière pour répondre pleinement aux exigences strictes des applications haut de gamme susmentionnées pour la fabrication fondamentale de fils.
Maintenance et support technique
Pour garantir que la toronneuse à paires de torsion arrière de type horizontal/vertical conserve une précision et une stabilité optimales sur le long terme, Newtopp recommande de respecter les directives de maintenance suivantes :
-
Inspection quotidienne : vérifiez la pression des composants pneumatiques, la réponse du système de tension, l'augmentation de la température du roulement principal et toute vibration anormale.
-
Entretien régulier : Remplissez la graisse spécifiée pour les composants rotatifs (par exemple, roulements à torsion arrière, roulements d'arc de toronnage) conformément au calendrier, nettoyez les capteurs photoélectriques et inspectez et serrez toutes les connexions électriques.
-
Calibrage de précision : calibrez périodiquement l'angle de torsion arrière et le pas d'échouage à l'aide d'instruments professionnels. Ce service peut être fourni par les ingénieurs professionnels de Newtopp.
Newtopp Precision garantit la qualité de chaque machine livrée grâce à son système de gestion de la qualité ISO9001. Soutenus par un système de service complet couvrant la R&D, la fabrication et les ventes, nous fournissons à nos clients une assistance complète allant de l'installation et de la mise en service, à la formation des opérateurs, jusqu'à l'assistance technique à vie.
Foire aux questions (FAQ)
-
Q : Pourquoi l'étape de « torsion arrière » est-elle nécessaire dans la fabrication des paires de câbles de données ?
R : La torsion arrière est utilisée pour éliminer la contrainte de rotation accumulée dans le fil central isolé pendant le processus de remboursement. Sans torsion arrière, le toronnage direct d'une paire entraînerait une micro-déformation de la structure interne du fil, ce qui aurait un impact grave sur la stabilité des indicateurs d'impédance caractéristique et de diaphonie pendant la transmission du signal haute fréquence. Cela rend difficile la réussite du câble à des tests de haute qualité tels que Cat-6/HDMI 2.1.
-
Q : Quels sont les avantages spécifiques de la toronneuse de paires à torsion arrière de Newtopp par rapport aux jumeleurs de paires ordinaires ?
R : Le core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
-
Q : Quels sont les principaux facteurs à prendre en compte lors du choix entre les types horizontal et vertical ?
R : Le primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
-
Q : L'équipement peut-il s'adapter à la production de fils centraux avec des spécifications différentes (par exemple, diamètre, longueur de pas) ?
R : Oui. La toronneuse à paires Back-Twist de Newtopp est conçue pour une bonne polyvalence. La production peut être rapidement commutée entre différentes spécifications de paires de fils en changeant la bobine de dévidage, en ajustant le tendeur et en modifiant les paramètres de toronnage (tels que la vitesse, le pas, etc.) sur l'écran tactile. Nous fournissons des manuels d’utilisation détaillés et des conseils de paramétrage.
-
Q : En tant que fabricant d'équipement, comment Newtopp garantit-il le fonctionnement stable à long terme de la machine ?
R : Premièrement, les composants essentiels tels que la broche principale, les roulements et les systèmes d'asservissement proviennent de marques de renommée internationale. Deuxièmement, nous possédons un centre de R&D et un centre de finition indépendants, permettant un usinage de précision en interne des pièces structurelles clés afin de garantir une qualité fondamentale. Enfin, nous fournissons un support après-vente complet, comprenant des diagnostics à distance, la fourniture de pièces de rechange et des suivis réguliers, garantissant ainsi le fonctionnement continu et efficace des lignes de production de nos clients. Notre système de gestion environnementale ISO14001 nous engage également à pratiquer la responsabilité environnementale dans la fabrication et le service des équipements.
