La toronneuse de câbles est un équipement clé dans l'industrie de la fabrication de fils et de câbles, conçue pour combiner plusieurs fils ou conducteurs en un seul toron cohérent. Cette machine est largement utilisée dans divers types de production de câbles, notamment les câbles d'alimentation, les câbles de communication et les câbles spéciaux, offrant une torsion constante et un alignement précis des fils individuels. Les fonctions principales d'une machine de toronnage de câbles comprennent le contrôle de la tension de torsion, la synchronisation des vitesses de rotation et le maintien d'une géométrie de toron uniforme, qui sont essentielles pour garantir la fiabilité du produit et les performances électriques. Les machines de toronnage de câbles modernes sont dotées de systèmes d'entraînement à haut rendement, de mécanismes avancés de contrôle de tension et de conceptions modulaires qui permettent un ajustement facile pour différentes tailles de fils et configurations de torons. Ces machines contribuent à optimiser l’efficacité de la production, à réduire les déchets de matériaux et à améliorer la qualité des câbles. En intégrant une machine de toronnage de câbles dans une ligne de fabrication de câbles, les fabricants peuvent obtenir des performances stables, une haute précision et une adaptabilité à diverses exigences de production.

ENVOYER UN MESSAGE

Laissez votre message*

À PROPOS DE NOUS
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision est une entreprise nationale de haute technologie et a obtenu la certification de qualité ISO9001 et la certification de système de gestion environnementale ISO14001. Couvrant 50 acres, l'entreprise dispose d'un centre de R&D indépendant, d'un centre de finition et d'une cabine de peinture, intégrant la R&D, la conception, la fabrication et les ventes. Nous nous engageons à fournir à nos clients des produits de haute qualité et un excellent service.
As a professional Machine à toronner les câbles supplier and Machine à toronner les câbles company, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.

CERTIFICATION HONORAIRE
CERTIFICAT
PRODUITS CONNEXES
DERNIÈRES MISES À JOUR
QUOI EST-CE QUI EST NOUVELLE
INDUSTRIE CONNAISSANCE

Un Machine à toronner les câbles est un équipement essentiel dans le processus de fabrication de fils et de câbles, conçu pour tordre plusieurs fils ou conducteurs simples en une structure toronnée unifiée avec une longueur et une direction de pas définies. Cet équipement est largement utilisé dans la production de câbles d'alimentation, de câbles de communication, de câbles de transmission de données, de câbles automobiles, de nouveaux câbles d'énergie et de câbles industriels spéciaux. En contrôlant avec précision le pas de toronnage, la tension et la stabilité en rotation, la toronneuse de câbles garantit la cohérence des conducteurs, la résistance mécanique et des performances électriques stables.

Dans les lignes de production de câbles modernes, une machine de toronnage de câbles façonne non seulement le conducteur, mais influence également directement la flexibilité du câble, sa résistance à la fatigue, sa capacité de transport de courant et la stabilité des processus ultérieurs tels que l'extrusion, le rubanage et le câblage.

Fonctions et caractéristiques communes des machines à toronner les câbles

Unlthough different models vary in structure and configuration, all Cable Stranding Machines share several key characteristics:

  • Objectif unifié : toronnage de conducteurs en cuivre, en aluminium ou en alliage

  • Fonctionnalité de base : Contrôle précis de la longueur de pose, de la direction du toronnage et de la géométrie du conducteur

  • Accent sur les performances : Haute précision de toronnage, fonctionnement stable et contrôle constant de la tension

  • Intégration élevée du système : Opération coordonnée avec des stands de paiement, des cabestans et des systèmes de réception

  • Large applicabilité industrielle : Convient à la production de câbles d'énergie, de communication, d'automobile et de nouvelles énergies

Principe de fonctionnement d'une machine à toronner les câbles

Le principe de fonctionnement d'une machine à toronner les câbles est basé sur un mouvement de rotation contrôlé. Plusieurs fils individuels sont alimentés à partir d'unités de distribution et torsadés autour d'un axe central à travers une cage rotative, un tube, un tambour ou une structure en porte-à-faux. La vitesse d'enroulement et la vitesse de rotation sont synchronisées pour obtenir le pas de toronnage requis.

Les éléments opérationnels clés comprennent :

  • Composants rotatifs générant le mouvement d'échouage

  • Alimentation en fil stable à partir de systèmes de remboursement

  • Mécanismes de contrôle de tension assurant une contrainte uniforme sur chaque fil

  • Unités de réception maintenant la structure conductrice finale

Ce principe s'applique aux processus de toronnage simple, de toronnage multicouche et de toronnage à contre-torsion.

Principaux types de machines à toronner les câbles

Type de machine Méthode de travail Conducteurs appropriés Applications typiques

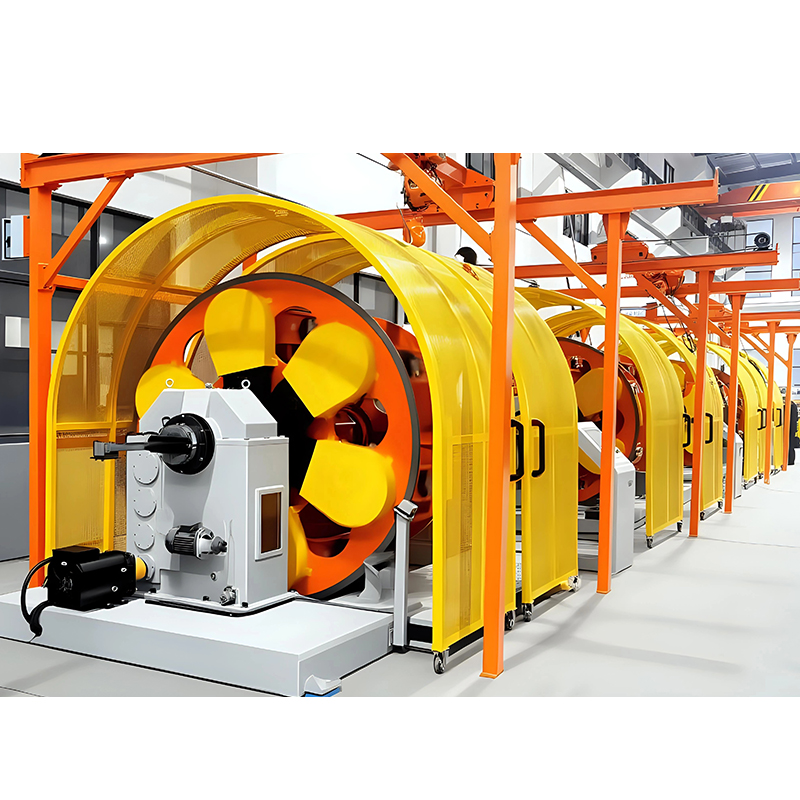

Toronneuse planétaire de type cage Rotation planétaire Cuivre/aluminium de grande section Câbles d'alimentation et d'énergie
Machine de toronnage tubulaire Rotation du tube à grande vitesse Conducteurs de petite section Câbles de communication et de contrôle
Twister de tambour Échouage à tambour rotatif Conducteurs multicouches Câbles moyenne et haute tension

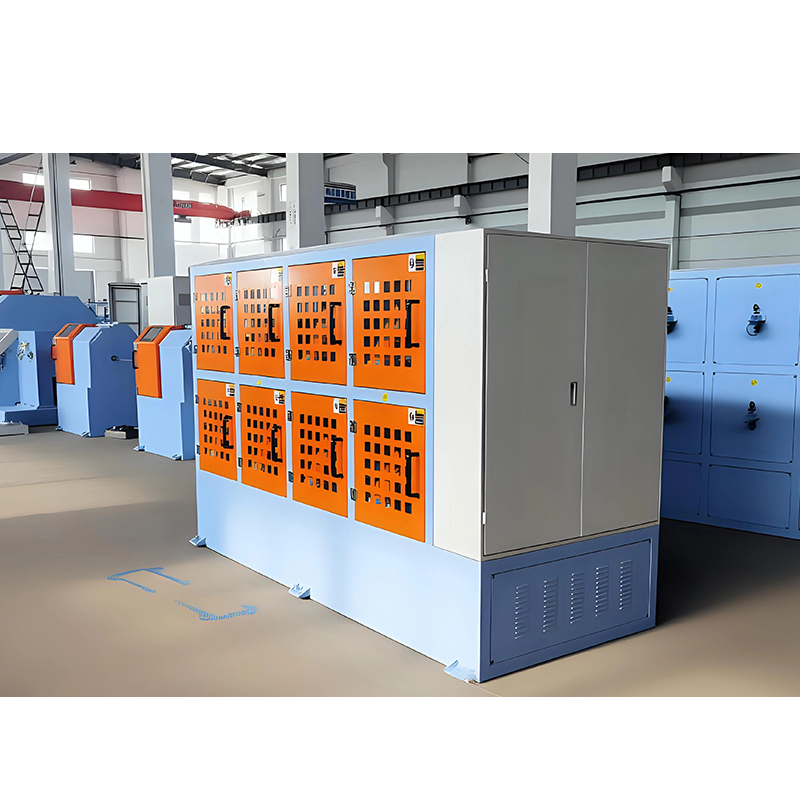

Twister simple en porte-à-faux Monocâblage en porte-à-faux Conducteurs monocouches ou appariés Câbles de données, câbles automobiles

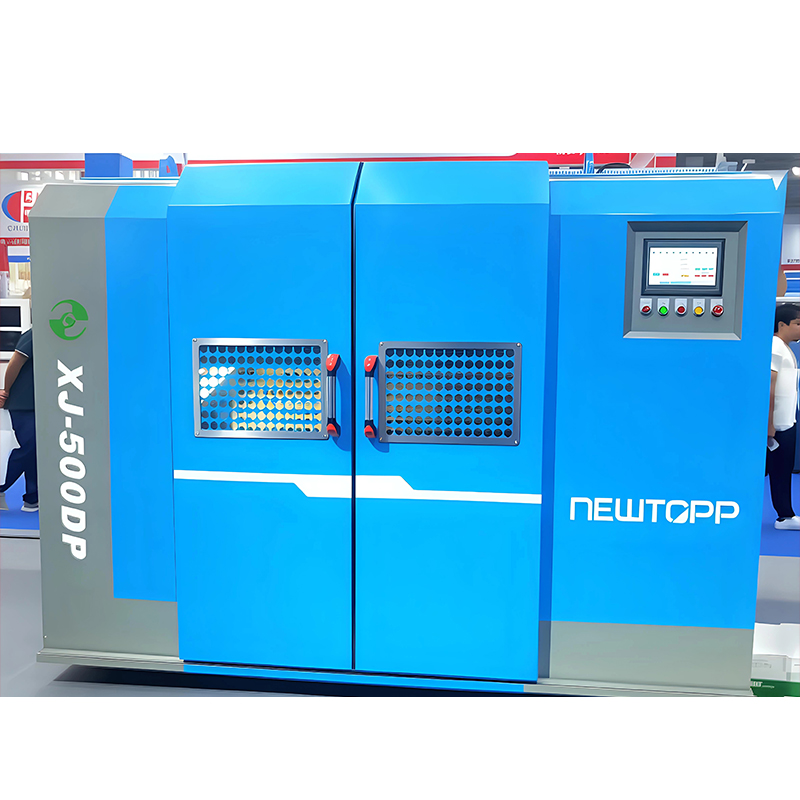

Machine de jumelage à torsion arrière Échouage par torsion arrière Conducteurs appariés Câbles réseau et signaux
Toronneuse de fil de cuivre Câblage de conducteur dédié Cuivre nu ou étamé Conducteurs flexibles

Jiangsu Newtopp Precision Machinery Co., Ltd. propose une gamme complète d'équipements de toronnage, permettant une configuration flexible en fonction de la taille du conducteur, de la structure du câble et des exigences de capacité de production.

Scénarios d'application typiques

  • Unutomotive cable manufacturing : Conducteurs toronnés flexibles avec une résistance aux vibrations améliorée

  • Câbles de données et de communication : Échouage de paires pour assurer la cohérence du signal

  • Nouveaux câbles d'énergie : Structures multibrins supportant un courant élevé et une flexibilité

  • Câbles de commande industriels : Longueur de pas stable pour une compatibilité avec les processus de rubanage et d'extrusion

Dans de nombreuses lignes de production, les machines de toronnage de câbles fonctionnent en combinaison avec des lignes d'extrusion et des machines à rubaner pour former des systèmes de fabrication continus.

Comparaison avec d'autres équipements de torsion

Article de comparaison Machine à toronner les câbles Machine à tordre
Fonction principale Toronnage du conducteur Torsion de paire ou câblage
Complexité structurelle Plus haut Inférieur
Étape de production Fabrication de conducteurs Câblage ou structuration du signal
Exigence de précision Élevé Moyen

Les machines de toronnage de câbles se concentrent sur la formation des conducteurs plutôt que sur l'assemblage final du câble.

Foire aux questions (FAQ)

Q1 : Une machine à toronner les câbles peut-elle gérer plusieurs tailles de conducteurs ?
Un: Yes. By adjusting tooling, stranding cages, and process parameters, different wire diameters can be accommodated.

Q2 : Comment le pas d’échouage est-il contrôlé ?
Un: Through synchronized control of rotational speed and line speed.

Q3 : La machine peut-elle être intégrée à des lignes d’extrusion ?
Un: Most models support inline operation with extrusion and taping equipment.

Q4 : Quels facteurs doivent être pris en compte lors de la sélection d’une machine ?
Un: Conductor material, diameter range, required lay length, production speed, and downstream processes.
