Choisir le bon toronneuse de fil détermine la qualité, la flexibilité et la capacité de transport de courant de chaque conducteur toronné produit dans votre installation. Un toronneuse de fil tord les fils métalliques individuels ensemble en un faisceau uniforme, et la sélection du type de machine optimal (qu'il s'agisse d'un groupeur à double torsion, d'une toronneuse planétaire ou d'une toronneuse à cage rigide) a un impact direct sur la vitesse de production, le taux de rebut et les coûts opérationnels à long terme. Ce guide fournit un aperçu factuel du fonctionnement de ces machines, compare les principaux types avec les données de performances et répond aux questions les plus urgentes auxquelles sont confrontés les fabricants de câbles et les ingénieurs électriciens.

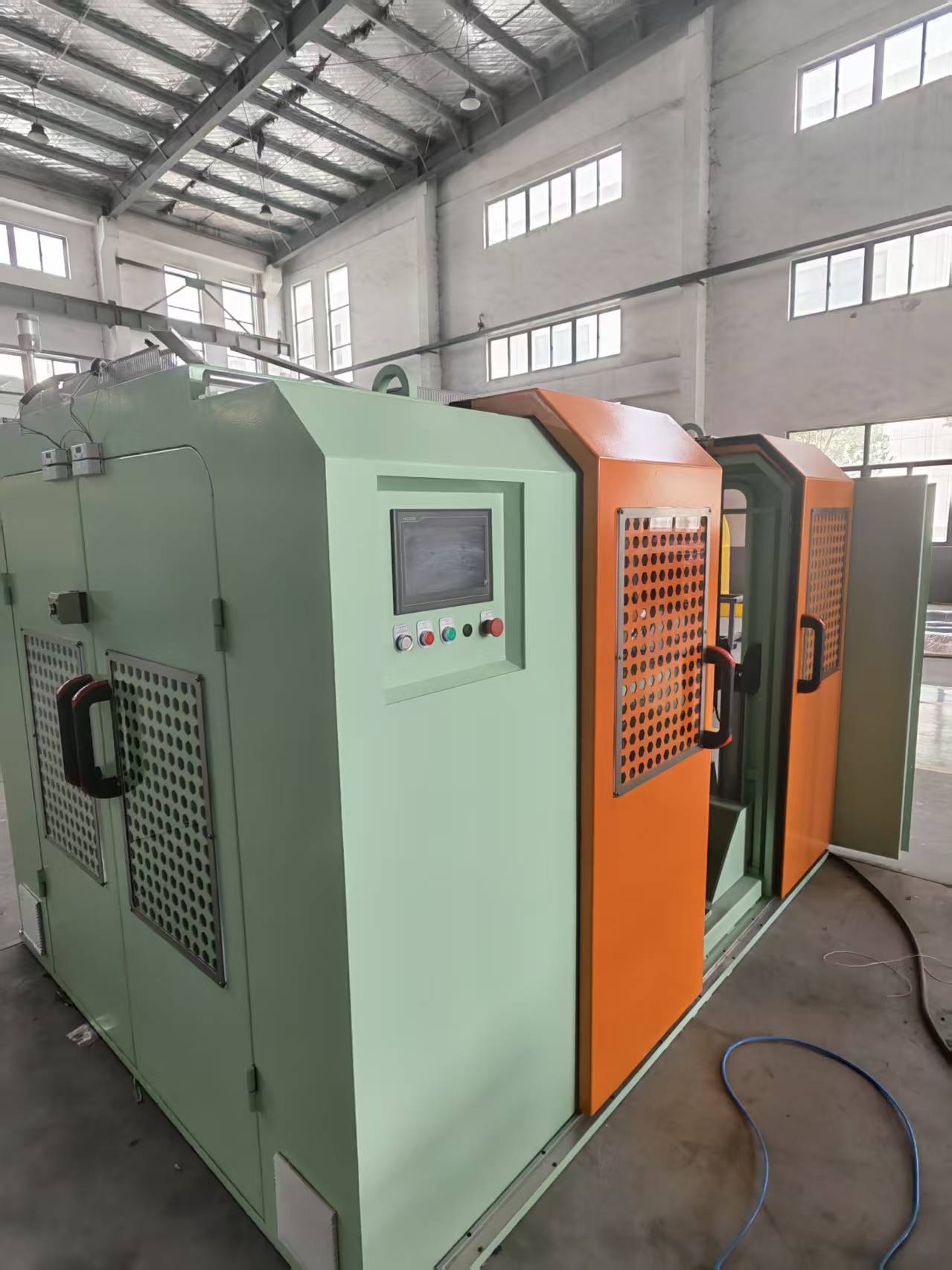

Qu'est-ce qu'une machine à toronner les fils ?
Une machine à toronner les fils est l'élément central de l'équipement qui unit plusieurs fils simples en un conducteur toronné cohésif doté de propriétés mécaniques et électriques supérieures. Contrairement à un conducteur solide, un conducteur multibrin offre une flexibilité et une résistance à la rupture par fatigue considérablement plus élevées, c'est pourquoi les normes internationales telles que la CEI 60228 classent les conducteurs selon leur classe de toronnage. La machine alimente les fils individuels à partir de bobines de dévidage, les aligne à travers une plaque de pose ou un cône avant et applique une torsion contrôlée pour former des couches de brins enroulés en hélice autour d'un noyau central.
Moderne toronneuse de fils gérer des sections de conducteurs de 0,05 mm² (pour les câbles médicaux ultra-fins) à plus de 1000 mm² (pour les lignes de transport d'énergie). Selon les données publiées par le groupe CRU en 2025, le marché mondial des conducteurs toronnés en cuivre et en aluminium connaît une croissance annuelle de 3,2 %, tirée par l'expansion des véhicules électriques et des énergies renouvelables. Cette croissance a poussé les fabricants à adopter des modèles plus rapides et plus précis. toronneuse de fils capable de maintenir des tolérances de longueur de pas à ± 1 % à des vitesses de ligne supérieures à 200 mètres par minute.

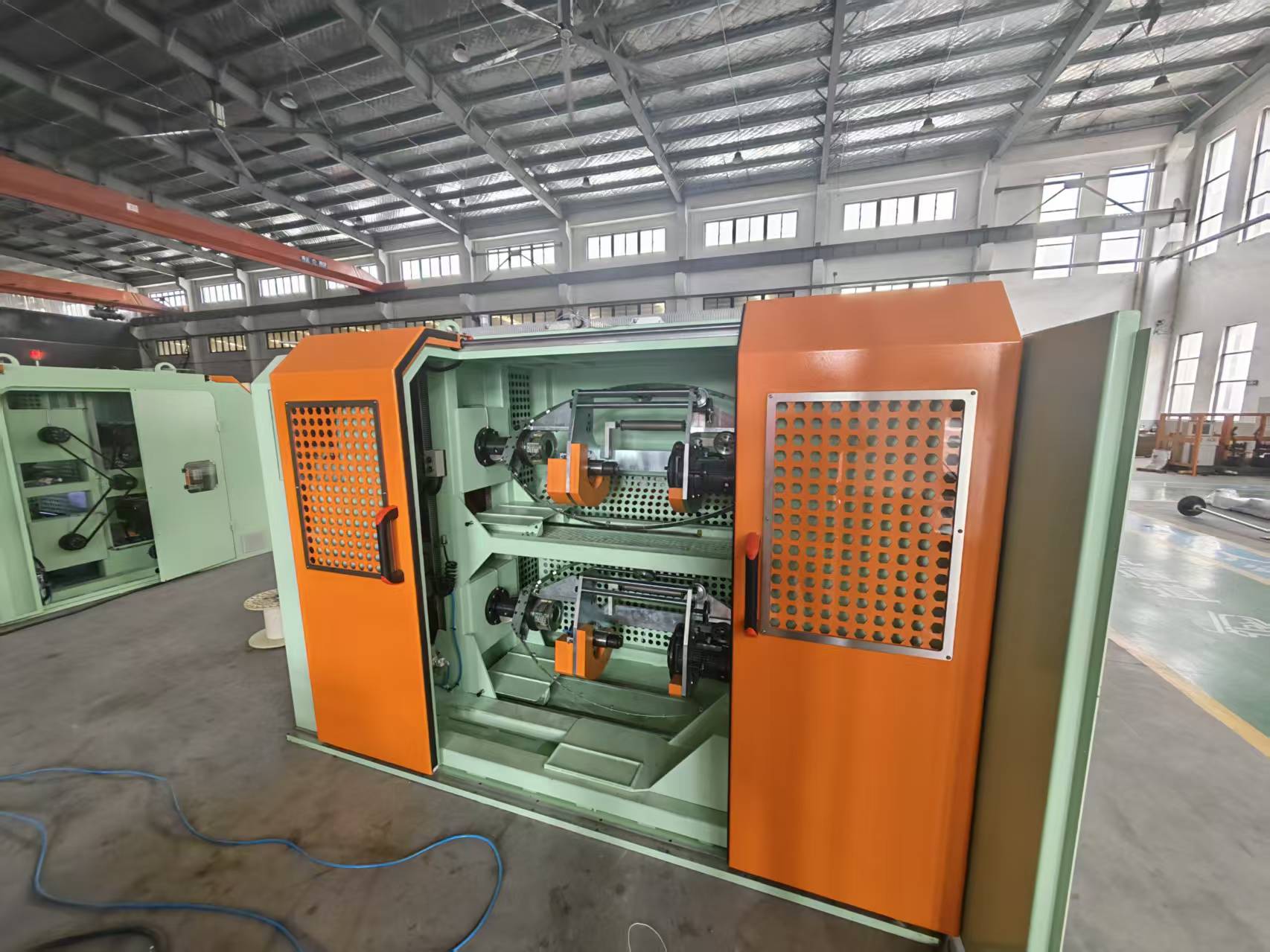

Comment fonctionne une machine à toronner les fils
Le principe de fonctionnement fondamental d'une toronneuse de fils consiste à faire tourner un ensemble d'éléments porteurs de fils autour d'un axe longitudinal tout en tirant les torons assemblés à travers une filière de fermeture à une vitesse contrôlée avec précision. Le rapport entre la vitesse de rotation (torsions par minute) et la vitesse de tension linéaire définit la longueur de pas, qui est la distance nécessaire à un toron pour réaliser une hélice de 360 degrés autour de l'âme. Une longueur de pas plus courte donne un conducteur plus flexible mais légèrement plus résistant, tandis qu'une longueur de pas plus longue maximise la conductivité et la résistance à la traction.
En fonction de la conception du toronneuse de fil , le mouvement de torsion peut être transmis par un arc rotatif (dans les machines à double torsion), une cage tournante (dans les toronneuses rigides) ou des bobines tournant individuellement (dans les toronneuses planétaires). Tous les types partagent une exigence commune : les fils individuels doivent rester sous une contre-tension contrôlée pour éviter les emmêlements et garantir une géométrie de toron cohérente. L'ensemble du processus est surveillé par un automate programmable (PLC) qui ajuste la vitesse et la tension du moteur en temps réel. Les données industrielles montrent que le contrôle numérique de la tension peut réduire jusqu'à 45 % les déchets causés par les ruptures de fils par rapport aux systèmes purement mécaniques.

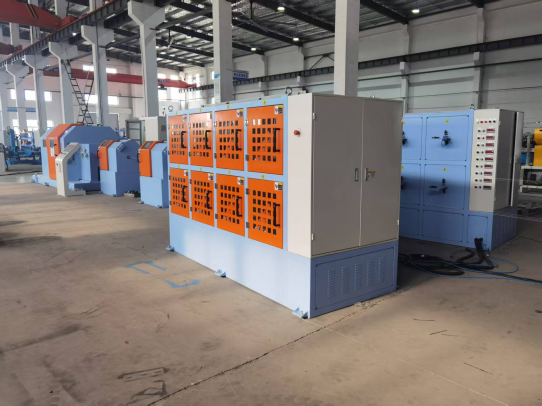

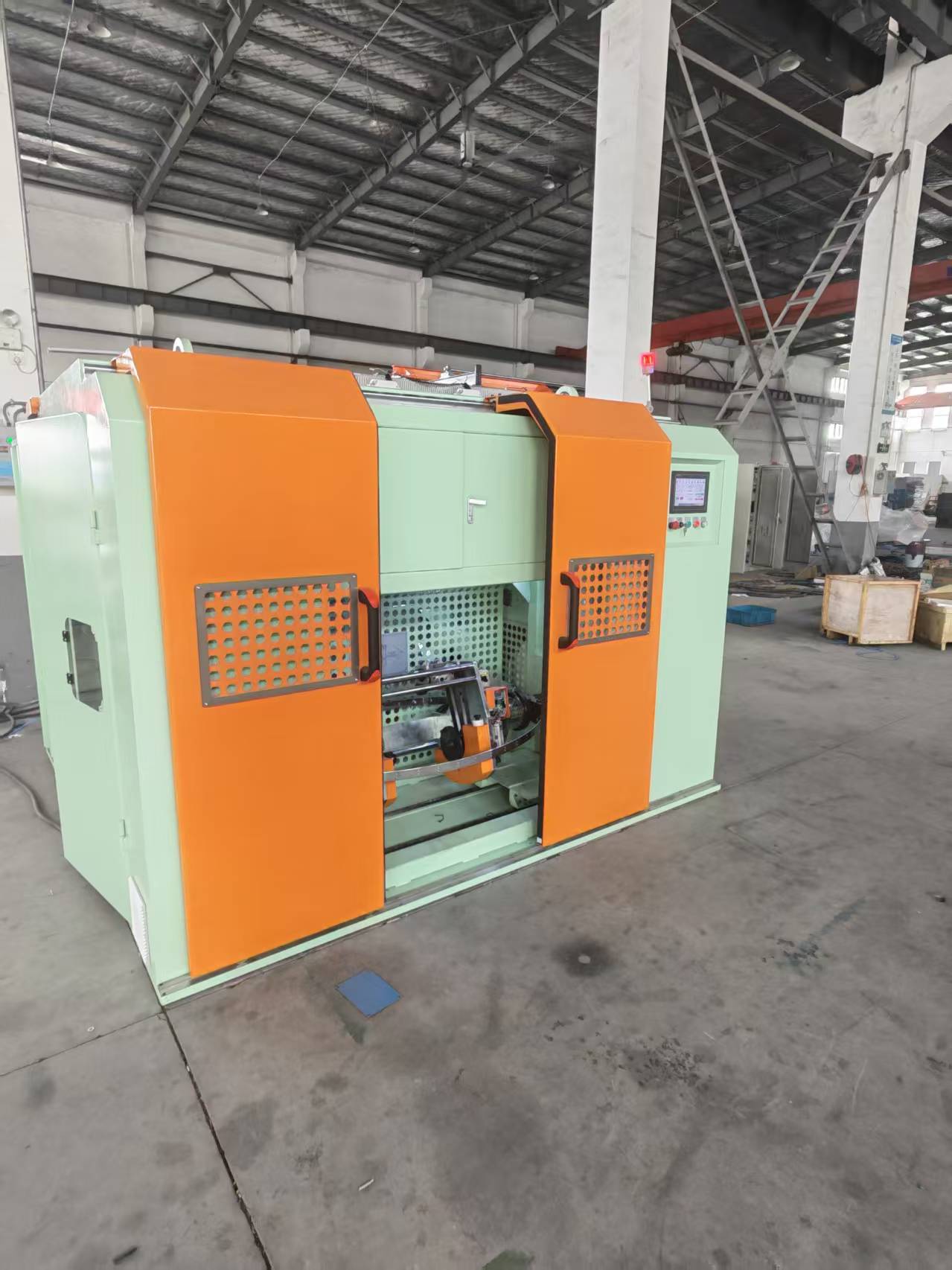

Principaux types de machines à toronner les fils : une comparaison détaillée
Aucune conception de machine de toronnage monofilaire ne convient à tous les scénarios de production ; chaque type de machine cible une plage de tailles de conducteurs, un volume de production et une exigence de précision de longueur de pas spécifiques. Le tableau ci-dessous compare cinq configurations largement utilisées, permettant une évaluation directe basée sur les données.
| Type de machine | Méthode de torsion | Plage de conducteurs (mm²) | Vitesse de ligne maximale (m/min) | Précision typique de la longueur de pas | Demande principale |
|---|---|---|---|---|---|
| Groupeuse à double torsion | Arc rotatif, deux tours par tour | 0,05 – 16 | Jusqu'à 300 | ±2% | Fil automobile, cordons flexibles |
| Strandeur planétaire | Rotation individuelle de la bobine, pas de torsion sur l'axe du fil | 10 – 630 | Jusqu'à 80 | ±0,5% | Câbles d'alimentation, conducteurs compactés |
| Strander à cage rigide | La cage fixe tourne comme une unité | 16 – 1200 | Jusqu'à 60 | ±1% | Lignes aériennes de transmission |
| Toron à simple torsion | Une torsion par tour de tension | 0,5 – 50 | Jusqu'à 150 | ±1,5% | Câbles de commande moyenne tension |
| Toronneuse tubulaire | Les fils passent dans un tube rotatif | 0,2 – 95 | Jusqu'à 200 | ±1% | Câble d'instrumentation, fil blindé |
Les regroupeurs à double torsion dominent la production à grande vitesse de conducteurs à brins fins, tandis que les toronneurs planétaires sont irremplaçables pour les conducteurs unilatés et compactés qui n'exigent aucune torsion sur les fils individuels. La sélection d'un toronneuse de fil Il faut également tenir compte du nombre de bobines : une toronneuse planétaire de 630 mm peut généralement accueillir 6, 12, 18 ou 24 bobines, déterminant directement le nombre maximum de brins dans une couche.
Facteurs clés pour la sélection d’une machine à toronner les fils
Votre machine de toronnage optimale est définie par cinq variables mesurables : la section du conducteur, la longueur de pas souhaitée, le volume de production, le type de matériau et le besoin de toronnages concentriques ou groupés. Une évaluation systématique suivant la séquence ci-dessous vous aidera à éviter des erreurs coûteuses de spécifications excessives ou de sous-capacité.
- Définir la spécification du conducteur. Identifiez la taille du conducteur fini (mm² ou AWG), le nombre de fils individuels et le diamètre du toron. Par exemple, un conducteur flexible de classe 5 selon la norme CEI 60228 nécessite un nombre de brins et un diamètre spécifiques qui dictent le nombre minimum de bobines sur le conducteur. toronneuse de fil .
- Déterminez la longueur et la direction de pose requises. Un toronneur planétaire peut maintenir une longueur de pas aussi courte que 8 fois le diamètre du conducteur sans endommager les fils, tandis qu'un groupeur à double torsion fonctionne mieux avec des rapports de pas de 10:1 à 20:1. La direction de pose (S ou Z) est réglée électroniquement sur les machines modernes.
- Calculez la production cible en kilogrammes par heure. Pour une regroupeuse double torsion produisant du fil toronné de 1,5 mm² à 250 m/min, le débit peut atteindre environ 45 kg/h. Utilisez ce chiffre pour vous assurer que toronneuse de fil peut répondre à la capacité de votre carnet de commandes.
- Évaluez la compatibilité des matériaux. Les conducteurs en cuivre, en aluminium et en étain nécessitent chacun des matériaux d'arc ou de rouleau spécifiques pour éviter d'endommager la surface. Les torons en aluminium, par exemple, bénéficient de guides recouverts de céramique pour réduire l'accumulation de poussière d'oxyde.
- Évaluez l’automatisation et le temps de changement. Les machines dotées d'un chargement automatique des bobines et d'une mesure laser de la longueur de pas peuvent réduire le temps de changement de 45 minutes à moins de 10 minutes, un avantage essentiel pour la production en petites séries.
Comparaison de la vitesse de production et du rendement
La production d'une machine à toronner les fils est fondamentalement limitée par la vitesse mécanique des composants en rotation et la capacité de réception. Le tableau ci-dessous fournit des données de sortie réalistes pour trois configurations courantes, basées sur les spécifications réelles du fabricant pour un conducteur en cuivre toronné de 1,5 mm².
| Type de machine | Vitesse de ligne (m/min) | Débit (kg/h) | Consommation d'énergie (kW) | Taux de rebut (%) |
|---|---|---|---|---|
| Groupeuse à double torsion | 280 | 48.5 | 15 | 0.8 |
| Strandeur planétaire (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Strander à cage rigide | 55 | 18.2 | 30 | 0.5 |
Le groupeur à double torsion atteint près de deux fois le rendement d'un toronneur planétaire pour la même section transversale, mais la conception planétaire réduit le taux de rebut de plus de 60 %. Ce compromis entre vitesse et précision est au cœur de chaque toronneuse de fil décision d'achat.
Applications dans les secteurs clés
Le secteur d'utilisation finale dicte la classe de toronnage et donc la technologie spécifique de machine de toronnage requise. Les secteurs suivants dépendent des conducteurs toronnés produits par ces machines :
- Faisceaux de câbles automobiles – Les regroupeurs à double torsion produisent les conducteurs multibrins à paroi mince et très flexibles nécessaires au câblage du compartiment moteur, où la résistance aux vibrations est primordiale.
- Transport et distribution d'énergie – Les toronneuses à cage rigide et planétaires fabriquent des conducteurs concentriques compactés pour les câbles moyenne et haute tension jusqu’à 500 kV, assurant une répartition uniforme du courant.
- Systèmes d'énergie renouvelable – Le câblage des parcs solaires et des éoliennes nécessite des conducteurs en cuivre étamé finement torsadés produits sur des regroupeurs à grande vitesse pour résister à la corrosion et aux cycles thermiques.
- Transports ferroviaires et de masse – Les câbles pour le matériel roulant nécessitent des conducteurs extrêmement flexibles (classe 6 selon CEI 60228) qui sont souvent fabriqués sur des machines planétaires pour atteindre un nombre de brins ultra-fins.
- Dispositifs médicaux et robotique – Le toronnage ultra-fin inférieur à 0,05 mm² utilise des torons tubulaires ou à simple torsion spécialisés pour éviter la rupture des fils délicats en cuivre ou en alliage de cuivre.
Analyse des coûts et retour sur investissement
Une machine à toronner les fils représente un investissement en capital important, mais une analyse détaillée du coût total de possession révèle souvent qu'une machine plus chère et dotée d'un contrôle de précision est rentabilisée en trois ans grâce à une réduction des rebuts et à des changements plus rapides. Le tableau ci-dessous compare la structure de coûts sur cinq ans d'un groupeur à double torsion par rapport à une toronneuse planétaire, en supposant un fonctionnement en une seule équipe produisant 200 tonnes de torons de cuivre par an.
| Catégorie de coût | Groupeuse à double torsion | Strandeur planétaire (12 bobbin) |
|---|---|---|
| Coût initial de l'équipement (USD) | 85 000 $ | 210 000 $ |
| Coût énergétique annuel (à 0,12 $/kWh) | 2 160 $ | 3 170 $ |
| Perte moyenne de ferraille par an | 4 600 $ | 1 800 $ |
| Coût de maintenance typique/an | 3 200 $ | 4 800 $ |
| Coût d'exploitation total sur 5 ans | 135 800 $ | 258 650 $ |
Pour les fabricants spécialisés dans les conducteurs automobiles à paroi mince, le groupeur à double torsion offre le coût par kilogramme le plus bas. Pour les services publics nécessitant des conducteurs concentriques compactés, le planétaire toronneuse de fil reste le seul choix techniquement viable malgré son coût initial plus élevé.
Meilleures pratiques de maintenance pour une longue durée de vie des machines
La maintenance préventive d'une toronneuse est centrée sur trois éléments : l'inspection des roulements d'arc ou de cage, l'étalonnage du capteur de tension et la surveillance de l'usure du guide-fil. Même des écarts mineurs dans ces composants peuvent introduire des erreurs de longueur de pas et endommager les conducteurs. Une routine de maintenance structurée donne des résultats mesurables ; une enquête menée en 2022 auprès de 47 usines de câbles par la Wire Association International a révélé que les installations bénéficiant d'une maintenance préventive hebdomadaire signalaient 27 % d'arrêts imprévus en moins que celles effectuant des contrôles mensuels.
- Inspectez les roulements d’étrave et les balais de charbon toutes les 200 heures de fonctionnement. Dans une groupeuse à double torsion, les roulements d'étrave usés provoquent des vibrations qui ont un impact direct sur la cohérence de la longueur de pose. Remplacez les roulements qui présentent un jeu radial supérieur à 0,02 mm.
- Calibrez le bras du danseur et les capteurs de tension tous les mois. Un écart de tension de plus de 5 % entre les fils individuels entraîne un toronnage inégal et peut créer des points de haute résistance dans le conducteur fini.
- Remplacez les guides-fils en céramique ou en acier trempé dès les premiers signes de rainures. Une profondeur de rainure supérieure à 0,1 mm peut abraser la surface du fil et introduire des particules d'oxyde dans le toron, réduisant ainsi la conductivité.
- Lubrifiez les engrenages et les mécanismes de déplacement selon le calendrier OEM. Utilisez la qualité de graisse spécifiée ; des lubrifiants mal adaptés peuvent entraîner une surchauffe de la boîte de vitesses en seulement 500 heures de fonctionnement continu.
- Vérifiez chaque semaine la longueur de pose à l’aide d’un système de mesure laser. Une dérive périodique de la longueur de pas indique souvent un cabestan qui glisse ou un accouplement d'encodeur usé, qui peut être corrigé avant de produire un produit non conforme aux spécifications.
Automatisation et Industrie 4.0 dans les machines de toronnage de fils
Les dernières toronneuses intègrent une surveillance en temps réel de la longueur de pas, des algorithmes de maintenance prédictive et des systèmes de changement automatique de bobine pour pousser l'efficacité globale de l'équipement (OEE) au-dessus de 85 %. Les capteurs de vibrations sur les roulements de l'arc et du moteur transmettent des données à un contrôleur central qui prédit la défaillance des roulements jusqu'à 60 heures à l'avance, permettant ainsi un remplacement programmé au lieu d'un arrêt d'urgence. Le chargement automatisé de la canette réduit l'intervention de l'opérateur de 12 changements manuels par équipe à zéro, éliminant ainsi pratiquement la cause la plus courante de rupture de brin liée à l'installation.
Du point de vue de la qualité, les réseaux de micromètres laser mesurent en permanence le diamètre du conducteur toronné et le comparent à la valeur cible. Si le diamètre dérive de plus de 0,02 mm, le PLC ajuste la vitesse du cabestan ou la tension de la bobine pour corriger l'erreur. Selon un document technique de 2024 présenté lors de l'International Wire & Cable Symposium, ce contrôle en boucle fermée réduit la variation de diamètre de 68 % par rapport aux machines conventionnelles en boucle ouverte. À mesure que les normes de connectivité telles que OPC UA deviennent universelles, chaque toronneuse de fil peut désormais communiquer directement avec le système d'exécution de la fabrication de l'usine, offrant ainsi une traçabilité jusqu'au niveau de chaque bobine.
Foire aux questions
Quelle est la différence entre le regroupement et l’échouage concentrique ?
Bunching, effectué sur une double torsion toronneuse de fil , tord tous les fils ensemble dans la même direction sans structure de couche géométrique définie. Le toronnage concentrique, généralement effectué sur un toronneur planétaire ou rigide, dispose les fils en couches hélicoïdales précises autour d'un noyau central. Les conducteurs concentriques ont une surface plus lisse et une répartition du courant plus uniforme, tandis que les conducteurs en faisceaux sont plus flexibles et plus rapides à produire.
Comment la longueur du pas affecte-t-elle les performances du conducteur ?
La longueur de pas a une relation inverse directe avec la flexibilité et une relation directe avec la conductivité. Une longueur de pas courte (par exemple, 8 à 12 fois le diamètre extérieur) augmente la flexibilité mais augmente légèrement la résistance électrique car le trajet du courant devient plus long. Dans un toronneuse de fil , la longueur de pas est définie par le rapport entre la vitesse de prise et le régime du rotateur, et elle doit rester dans la tolérance spécifiée par des normes telles que ASTM B8 pour les conducteurs en cuivre à torons concentriques.
Une seule machine peut-elle toronner à la fois le cuivre et l’aluminium ?
Oui, le plus moderne toronneuse de fils peut traiter à la fois le cuivre et l'aluminium, mais les guide-fils, les manchons de cabestan et les réglages de tension doivent être adaptés. La faible résistance à la traction de l'aluminium et sa tendance à générer de la poussière d'oxyde nécessitent une contre-tension réduite (généralement 10 à 15 % inférieure à celle du cuivre) et l'utilisation de surfaces de contact en céramique ou en acier inoxydable poli pour éviter le grippage.
Quels sont les signes indiquant qu'une toronneuse doit remplacer les roulements ?
Une augmentation des vibrations ressenties sur le châssis de la machine, un changement de bruit rythmique pendant le fonctionnement et une dérive de la longueur de pas en dehors de ± 2 % sans commande PLC correspondante indiquent tous une usure potentielle des roulements. Sur une double torsion toronneuse de fil , les roulements d'arc doivent être remplacés lorsque la vitesse de vibration dépasse 4,5 mm/s RMS, telle que mesurée sur le boîtier de roulement.
Faire le bon investissement dans une machine à toronner les fils
Sélection d'un toronneuse de fil est fondamentalement une décision visant à trouver un équilibre entre la vitesse et la précision géométrique, et le coût en capital et la perte de ferraille. Pour la production en grand volume de conducteurs flexibles de moins de 10 mm², un groupeur à double torsion offre un rendement par dollar inégalé. Pour les câbles d'alimentation et les conducteurs concentriques compactés, un toronneur planétaire ou à cage rigide est non seulement préférable mais techniquement nécessaire pour répondre aux normes internationales. En alignant vos exigences de production sur les données et les comparaisons présentées ici, vous pouvez spécifier un toronneuse de fil qui offrira une qualité constante et un fort retour sur investissement au cours de la prochaine décennie.
