Qu'est-ce qu'une toronneuse planétaire ?

A toronneuse planétaire est un équipement hautement spécialisé de fabrication de fils et de câbles qui tord plusieurs brins de fil ensemble autour d'un noyau ou d'un axe central tout en maintenant la rectitude et la tension absolues de chaque brin individuel grâce à un mouvement planétaire unique. Contrairement aux toronneuses traditionnelles ou à cage rigide, un toronneuse planétaire garantit que chaque bobine de fil tourne autour de son propre axe lorsqu'elle tourne autour de l'arbre central de la machine, éliminant complètement toute torsion ou contre-torsion indésirable dans les filaments individuels. Selon les données industrielles de l'International Wire & Machinery Association (IWMA), la technologie de toronnage planétaire est devenue indispensable dans la production de câbles électriques haute tension, de câbles sous-marins et de lignes de transmission de données sophistiquées, où la précision de la longueur de pas et l'intégrité mécanique du conducteur toronné sont primordiales pour les performances électriques finales et la sécurité opérationnelle.

Qu'est-ce qu'une toronneuse planétaire et comment fonctionne-t-elle ?

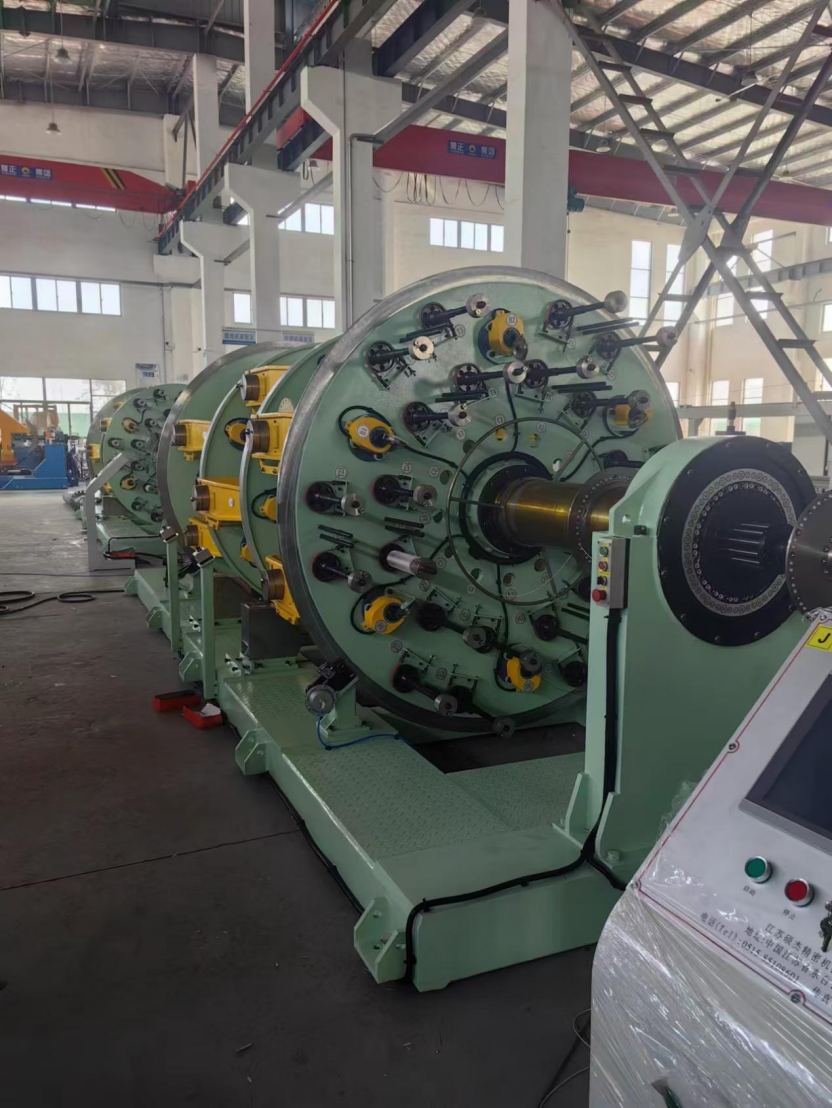

Une toronneuse planétaire est un système rotatif à plusieurs bobines dans lequel chaque bobine de dévidage est montée sur son propre berceau rotatif à entraînement individuel au sein d'un cadre principal rotatif plus grand, permettant aux fils individuels d'être torsadés ensemble sans aucune contrainte de torsion ni déformation incontrôlée. Le principe fondamental d'un toronneuse planétaire peut être comparé au mouvement de la Terre autour du Soleil : tout comme la Terre tourne sur son axe en orbite autour du Soleil, chaque bobine de fil dans la machine tourne autour de son propre centre pour dérouler le fil, tout en étant simultanément transportée sur une trajectoire circulaire autour du point de rassemblement central du conducteur toronné. Ce mécanisme à double rotation est essentiel car il neutralise la torsion inverse qui s'accumulerait autrement dans chaque fil s'il était retiré d'une bobine stationnaire tout en étant enroulé en spirale autour du noyau. Dans une configuration standard, une plaque de pose de 1/2 pouce (12,7 mm) avec 18 bobines peut traiter jusqu'à 37 brins de fil individuels en un seul passage, la vitesse de rotation du rotor principal atteignant jusqu'à 100 à 300 tours par minute en fonction de la taille de la machine et du calibre du fil. L'ensemble de l'opération est contrôlé par des servomoteurs synchronisés et des automates programmables (PLC) qui garantissent que la longueur de pas (la distance axiale requise pour un tour complet d'un toron autour du noyau) est maintenue dans une tolérance inférieure à ±1% . La Wire Association International rapporte que ce niveau de précision est nécessaire pour le toronnage concentrique multicouche utilisé dans les câbles électriques moyenne et haute tension, où même des incohérences mineures dans la longueur de pas peuvent créer des points de contrainte électrique localisés qui conduisent à une décharge partielle et à une défaillance prématurée de l'isolation.

Les avantages critiques de l’échouage planétaire par rapport aux méthodes conventionnelles

L'avantage déterminant d'une toronneuse planétaire est sa capacité à produire un conducteur toronné totalement sans torsion, qui préserve les propriétés d'allongement et la résistance à la rupture des fils individuels tout en obtenant une uniformité géométrique supérieure. Dans une toronneuse à cage rigide ou une toronneuse tubulaire conventionnelle, les bobines sont fixées dans le cadre rotatif et le fil est retiré par-dessus la bride, introduisant une torsion de 360 ​​​​degrés dans chaque fil pour chaque rotation complète de la cage autour du noyau. Cette torsion déforme de manière permanente le fil, réduisant sa résistance à la traction et le rendant susceptible de se mettre en cage, une condition dans laquelle les brins extérieurs d'un câble fini se séparent de l'âme sous l'effet de la flexion ou de la tension. En revanche, le mouvement planétaire d'un toronneuse planétaire annule la torsion, ce qui donne un toron parfaitement droit dans la structure du câble. Cela permet au conducteur toronné d'atteindre un facteur de remplissage - le rapport entre la surface de la section transversale totale des fils et la surface de la section transversale du conducteur - allant jusqu'à 93% à 95% , qui maximise la conductivité électrique pour un diamètre donné. Pour les conducteurs en cuivre ou en aluminium utilisés dans la transmission de puissance, cette amélioration de la densité se traduit directement par une résistance de ligne réduite et des pertes I²R plus faibles. De plus, la surface lisse et compacte d'un conducteur toronné planétaire minimise les entrefers et les saillies qui peuvent provoquer une décharge corona dans les câbles haute tension fonctionnant au-dessus de 110 kV. En réduisant le besoin de rubanage et de criblage intensifs, les fabricants peuvent réaliser d'importantes économies de matériaux sur les grandes séries de production.

Où les toronneuses planétaires sont-elles utilisées dans l’industrie moderne ?

Les toronneuses planétaires sont principalement utilisées dans la production de conducteurs hautes performances où les exigences mécaniques et électriques sont si strictes que même une petite quantité de distorsion du fil ou d'irrégularité de la longueur de pas est inacceptable. Les principaux domaines d'application sont les suivants :

• Câbles d’alimentation haute tension et très haute tension : Les conducteurs sans torsion et parfaitement compactés produits par un toronneuse planétaire sont essentiels pour les câbles à isolation XLPE de 66 kV à 500 kV. Selon la brochure technique CIGRE 720, la surface extérieure lisse d'un conducteur segmentaire à torons planétaires (conducteur Milliken) minimise le risque d'arborescence électrique à l'interface conducteur-isolation, qui est la principale cause de défaillance à long terme des câbles dans les réseaux de transport souterrains.
• Câbles électriques sous-marins et sous-marins : Ces câbles sont soumis à une flexion et une tension dynamique continue lors des opérations de pose. La haute résistance à la traction et la flexibilité conservées par les fils toronnés en cuivre ou en aluminium sans torsion sont essentielles pour éviter la rupture des conducteurs. Une seule défaillance d'un câble sous-marin peut entraîner des coûts de réparation dépassant plusieurs millions de dollars, comme l'ont noté les analystes industriels du groupe CRU.
• Câbles spécialisés de contrôle et de transmission de données : Dans les bras robotiques, les câbles aérospatiaux et les câbles audio haut de gamme, tout bruit microphonique ou réflexion de signal provoqué par une géométrie irrégulière des conducteurs est inacceptable. La concentricité et la douceur de surface exceptionnelles fournies par un toronneuse planétaire fournissent les caractéristiques électriques stables requises pour une impédance et une intégrité du signal constantes.
• Production de câbles en acier et de câbles métalliques : Pour les câbles de renforcement de pneus et les câbles de levage à haute résistance, les différents filaments d'acier doivent être toronnés sans contrainte de torsion résiduelle afin d'éviter qu'ils ne se déroulent lors de la coupe. Les toronneurs planétaires sont utilisés pour produire des câbles multibrins avec des longueurs de pas très précises et une rotation nulle sous charge.

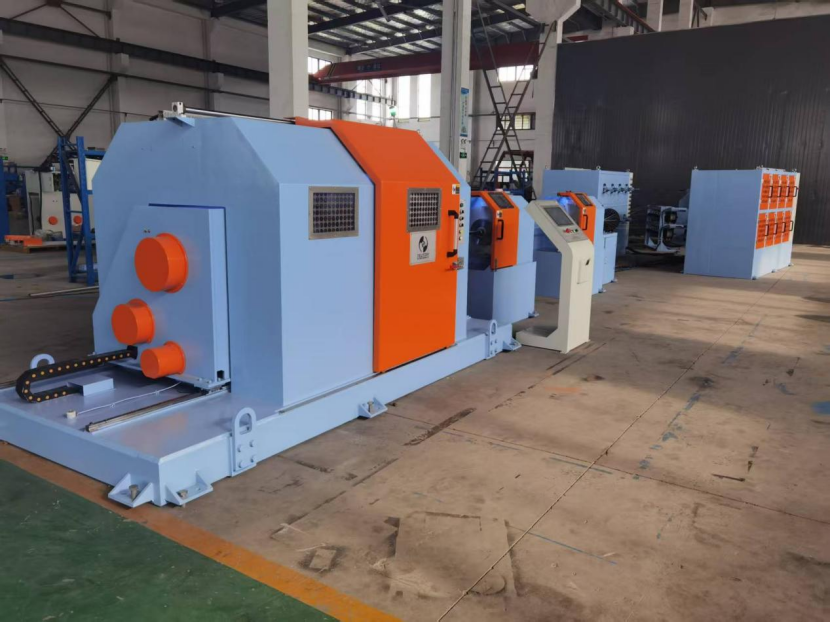

Comparaison des toronneuses planétaires aux toronneuses à cage rigide et tubulaires

Lorsque les fabricants de câbles évaluent un équipement de toronnage pour une nouvelle ligne de production, le choix entre un toronneur planétaire, un toronneur à cage rigide et un toronneur tubulaire implique un compromis entre la qualité du produit, la vitesse de production et l'investissement en capital. Le tableau ci-dessous fournit une comparaison directe des principaux paramètres de performances et d'application qui différencient ces trois types de machines.

Comme l'illustre le tableau, le toronneuse planétaire n'est ni le plus rapide ni le moins cher, mais il offre le conducteur de la plus haute qualité. Pour un câble qui sera installé sous terre ou sous l’eau pendant 40 ans et qui ne pourra être remplacé sans un projet de génie civil massif, le coût initial supplémentaire du toronnage planétaire est négligeable par rapport au coût à vie d’un seul défaut d’isolation.

Spécifications techniques clés et considérations opérationnelles

L'enveloppe de performances d'une toronneuse planétaire est définie par sa capacité de bobine, le nombre de rotors, la vitesse de rotation maximale et la précision de son système de contrôle de la longueur de pas. Un toronneur planétaire typique de taille moyenne conçu pour la production de conducteurs de câbles électriques aura les caractéristiques suivantes :

• Diamètre de la canette : Les bobines de dévidage vont de 400 mm à 630 mm de diamètre de bride, avec une capacité de fil allant jusqu'à 500 kilogrammes de cuivre ou d'aluminium par bobine. Pour les gros conducteurs, une ligne peut comprendre six ou douze rotors, chacun portant plusieurs bobines.
• Plage de diamètre de fil : La machine peut traiter des fils individuels d'environ 0,5 mm à 5,0 mm de diamètre, avec une plage spécifique en fonction des guides à rouleaux et des réglages du tendeur.
• Contrôle de la longueur de pose : Servomoteur moderne toronneuse planétaires obtenez des longueurs de pas allant de 30 mm à plus de 500 mm, réglables via l'écran tactile HMI. La longueur de pas est synchronisée électroniquement avec le cabestan récepteur pour maintenir un rapport constant même lorsque la bobine réceptrice se remplit et que le diamètre effectif change.
• Pré-torsion et post-formage : Pour les conducteurs compactés, la machine peut être équipée de têtes de pré-torsion qui appliquent une légère déformation plastique au fil entrant, et de matrices ou de rouleaux de post-formage qui compriment le conducteur toronné jusqu'à sa forme circulaire ou segmentaire finale. Selon un document technique présenté à la conférence annuelle de l'IWMA, l'application d'une force de post-formation de 2 à 4 kilonewtons peut augmenter le facteur de remplissage de 3 % supplémentaires.

Foire aux questions sur les toronneuses planétaires

Quelle est la différence entre l’échouage planétaire et l’échouage en grappe ?

Le toronnage en grappe tord tous les fils ensemble dans un seul arc ou cage rotatif sans contrôler la position de chaque toron individuel, ce qui entraîne une pose aléatoire et une distorsion considérable du fil. Un toronneuse planétaire , d'autre part, contrôle avec précision la position, la tension et la torsion de chaque fil, produisant une pose concentrique hautement ordonnée sans torsion interne. Le toronnage en bouquet est utilisé pour les conducteurs flexibles à faible coût, tandis que le toronnage planétaire est réservé aux câbles d'alimentation et de données de haute fiabilité.

Une toronneuse planétaire peut-elle produire des conducteurs compactés ?

Oui, et c’est souvent la méthode privilégiée. Étant donné que les fils sont déjà disposés selon une géométrie concentrique parfaite sans torsion, ils se compactent plus uniformément sous la pression d'une matrice ou d'un rouleau façonné. Un toronneuse planétaire équipé d'une tête de compactage, il peut réduire le diamètre du conducteur de 8 % à 12 % tout en conservant une surface lisse et sans espace, ce qui réduit considérablement la quantité de matériau d'isolation et de blindage requis lors des étapes d'extrusion ultérieures.

Quels matériaux peuvent être traités sur une toronneuse planétaire ?

La machine est conçue pour manipuler des fils ferreux et non ferreux, notamment du cuivre recuit, du cuivre étiré, de l'aluminium, des alliages d'aluminium, du fil d'acier galvanisé et de l'acier inoxydable. Le choix du matériau dépend de l'application finale : cuivre et aluminium pour la conductivité électrique, et acier pour la résistance mécanique des conducteurs aériens (ACSR) et des câbles métalliques. L'exigence essentielle est que le fil doit avoir des propriétés de diamètre et d'allongement constantes pour maintenir une tension uniforme sur toutes les bobines.

Comment maintenir une tension précise sur une toronneuse planétaire ?

Chaque porte-bobine est équipé d'un frein à friction mécanique réglable ou d'un tendeur électromagnétique actif. La tension est réglée à une valeur généralement comprise entre 1 et 10 Newtons , en fonction du diamètre du fil et de la limite d'élasticité. Si la tension est trop faible, les fils seront lâches et le conducteur aura une mauvaise stabilité géométrique ; s'ils sont trop élevés, les fils peuvent se rétrécir ou même se casser. Un étalonnage régulier du système de tension avec un tensiomètre portatif est essentiel pour maintenir la qualité du produit, car une tension inégale entre les bobines est la principale cause d'irrégularité de la longueur de pas.

Alors que la demande de transmission d’énergie et de communication de données fiables et de grande capacité continue de croître, le toronneuse planétaire reste la pierre angulaire de la fabrication avancée de câbles. Sa capacité à fournir un conducteur sans torsion et géométriquement parfait ne peut être égalée par des méthodes de toronnage plus rapides mais moins précises. En investissant dans la technologie planétaire, les producteurs de fils et de câbles garantissent que les conducteurs critiques reliant nos réseaux électriques, nos parcs éoliens offshore et nos réseaux de communication fonctionneront de manière sûre et efficace pendant des décennies dans les conditions les plus exigeantes.
